Интервалы на бирке кабеля: как читать маркировку в тесном щите

Маркировка кабеля в тесном щите должна быстро отвечать на два вопроса: какой это провод и куда он ведёт. Для этого мало выбрать разборчивый шрифт: нужно распределить паузы между кодом, назначением и концом линии, а также оставить место для крепления бирки. Разберём, как построить короткую надпись, проверить её в реальном масштабе и не спутать оптическое разделение с изменением самого идентификатора.

Кабельная бирка — компактная подпись, которая помогает сопоставить физическую линию с маркировкой на схеме, клемме или в ведомости. Обычно в ней есть один главный идентификатор, а иногда — короткое пояснение, обозначение направления или источник записи. Состав полей определяет специалист, отвечающий за электроустановку: дизайнер не добавляет сведения по догадке и не меняет принятую систему обозначений.

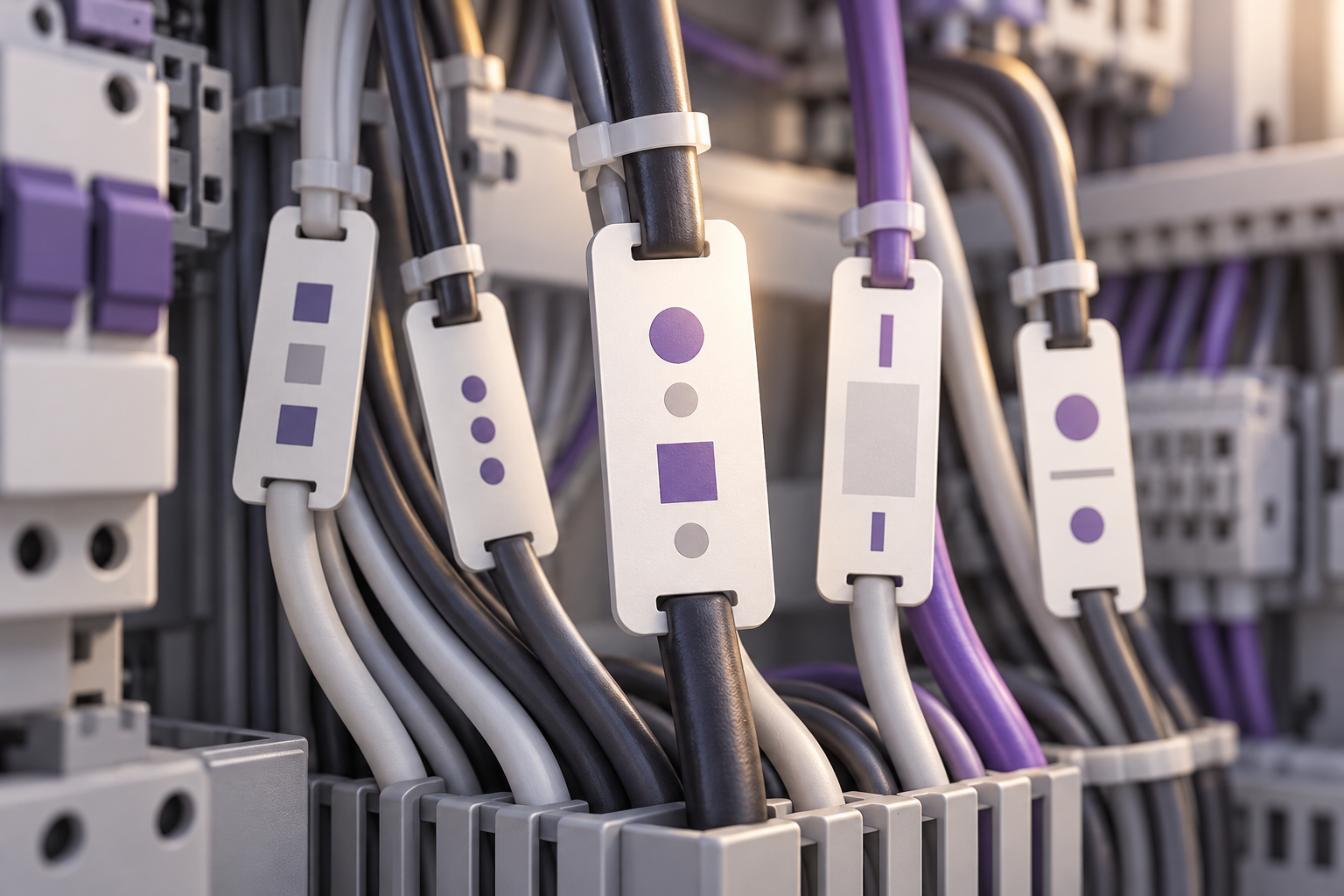

В тесном щите надпись читают под неудобным углом, при ограниченном освещении и рядом с похожими проводами. Маркировка часто изгибается, поворачивается или частично закрывается креплением. Поэтому полезная бирка — не самая плотно заполненная, а та, где взгляд без поиска находит код и понимает границы его частей.

Для макета заранее зафиксируйте источник каждого поля. Например, заказчик может передать условный код A12-K03 и назначение насос 2. Это лишь пример структуры, а не электрическое обозначение для реального монтажа. Если нужны дополнительные поля, согласуйте их набор и порядок до подготовки серии: иначе одна бирка окажется перегруженной, а другая — неоднозначной.

Сначала отделите идентификатор от описательного текста. Для этого подходят перенос на отдельную строку, отдельная зона или более заметный интервал между смысловыми блоками. Не стоит «улучшать» код, вставляя в него пробелы или переставляя знаки: по визуальной привычке читатель может принять такой пробел за часть обозначения или скопировать код неверно.

Если формат бирки допускает две строки, разместите код сверху, пояснение ниже. Если ширины хватает только на одну строку, разделите блоки устойчивым визуальным приёмом: умеренным промежутком, тонкой разделительной чертой или различием насыщенности. Один приём обычно читается быстрее, чем одновременное применение нескольких украшений.

Перед макетированием составьте список полей и отметьте их роль:

Для каждой строки задайте порядок чтения. Не рассчитывайте, что цвет заменит пробел или заголовок: при плохом освещении, выцветании и монохромном воспроизведении цветовое различие может ослабнуть. Смысловая группировка должна сохраняться и в чёрно-белой копии.

Внутри короткого идентификатора важно различать соседние знаки, но произвольное раздвигание букв не всегда помогает. Оно может визуально превратить цельный код в ряд отдельных символов, а при печати на узкой поверхности интервалы будут выглядеть неравномерно из-за формы самих знаков. Сначала проверьте выбранный шрифт в реальном размере, затем корректируйте только проблемные пары и сравнивайте их с другими похожими сочетаниями.

Если идентификатор состоит из нескольких заранее заданных частей, границу полезно показать немного яснее, чем обычный интервал между знаками. Например, визуально собранный код A12-K03 должен оставаться единым значением, но разделитель помогает заметить смену его частей. Используйте ровно тот знак, который задан системой обозначений. Не заменяйте дефис на тире и не меняйте регистр, чтобы «сделать красивее».

У пропорционального шрифта знаки имеют разную ширину: это может сделать надпись компактнее, но короткий код иногда воспринимается менее упорядоченно. Моноширинный рисунок выстраивает знаки по равным позициям, однако занимает больше места. Выбор зависит от длины кодов и условий просмотра. Сравнивайте не отдельную красивую строку, а подборку самых длинных, коротких и визуально похожих кодов из реального списка.

Перенос строки помогает отделить назначение от кода, но способен создать новую двусмысленность. Если длинное слово переносится посередине, человек может принять дефис переноса за часть обозначения. Для краткой бирки предпочтительнее заранее согласованное сокращение или перенос между смысловыми словами, а не автоматическое разбиение кода.

Проверьте направление чтения в том положении, в котором бирку будут закреплять. Макет, который выглядит ясным на горизонтальном листе, может оказаться повернутым или перевёрнутым после установки. Если у кабельной бирки две стороны, решите, должны ли обе стороны повторять код или каждая несёт разные данные. Это вопрос согласования с монтажной документацией и ответственным специалистом, а не типографической догадки.

Когда пояснение длиннее доступной ширины, сократите формулировку совместно с владельцем данных. Не уменьшайте кегль до тех пор, пока всё не «влезет»: сначала уберите повторяющиеся слова, вынесите общий контекст в легенду серии или разбейте поля по строкам. Если после этого текст всё ещё слишком мал для условий использования, меняйте размер или конструкцию бирки вместе с изготовителем.

На маленькой маркировке важны открытые формы цифр и букв. Проверьте, не сливаются ли пары, которые часто встречаются в ваших кодах: например, 0 и O, 1 и I, 5 и S. Не всякий проект содержит такие сочетания, поэтому используйте реальные данные вместо искусственного алфавитного теста. Если различимость недостаточна, согласуйте другой шрифт или разрешённую систему кодирования.

Знаки-разделители тоже нужно проверить отдельно. Дефис, точка, косая черта или двоеточие могут выглядеть мелко и теряться при печати. Убедитесь, что выбранный знак присутствует в шрифте, не сдвигается к соседнему символу и не напоминает случайную кляксу. Не вводите декоративный пробел между каждым символом кода: он расходует ширину и затрудняет сверку с исходной записью.

Для функциональной бирки обычно достаточно одного семейства и небольшого числа начертаний. Код можно выделить насыщенностью или размером, пояснение — оставить спокойнее. Избыточное переключение шрифтов, капслок для всех строк и декоративные контуры создают шум, а не иерархию. Сначала добейтесь ясных расстояний и порядка чтения, после этого оценивайте стилистические детали.

Распечатайте несколько вариантов в масштабе 1:1 на обычной бумаге и вырежьте их по габариту бирки. Это не имитирует материал и способ нанесения, но сразу показывает, читаются ли блоки и не упирается ли текст в край. Затем проверьте макет на образце выбранного материала и способом, которым будет выполнена маркировка: печатью, термотрансфером, гравировкой или другим согласованным способом.

Возьмите самые сложные строки из списка, а не только короткий и аккуратный пример. В пробу включите максимальную длину кода, частые разделители, кириллицу и латиницу, если они есть, а также наиболее длинное пояснение. Сверьте каждый напечатанный знак с источником данных. Для серии переменных обозначений полезно проверять выгрузку автоматически на пропуски и неожиданные пробелы, но сама автоматическая проверка не заменяет визуальную сверку.

Оцените пробу в условиях использования: с обычной дистанции чтения, под типичным углом и при рабочем освещении. Попросите второго человека найти несколько линий по биркам и сравнить их с согласованным списком. Если ему приходится наклонять бирку, угадывать границу между полями или перечитывать код, зафиксируйте конкретную причину и исправьте её, а не просто увеличивайте всё сразу.

Представим два макета одной и той же условной записи: код A12-K03 и пояснение насос 2. В первом всё помещено в одну строку, между кодом и пояснением нет выраженной границы. Во втором код стоит на первой строке, пояснение — на второй. Сравнивая варианты, проверьте четыре вещи: находит ли читатель код первым; видит ли разделитель внутри кода; не сливается ли цифра в пояснении с кодом; остаётся ли вокруг текста безопасное свободное поле.

После этого сравните их с фактической конструкцией бирки. Если свободного места недостаточно из-за крепления, переместите текстовую область, измените ориентацию или обсудите более крупный формат. Не уменьшайте поля до нуля и не закрывайте важные знаки отверстием, стяжкой или сгибом. Окончательное решение должно учитывать не только рисунок, но и способ монтажа.

Ставить пробелы внутрь кода ради красоты. Это меняет его внешний вид и мешает точной сверке. Сохраняйте запись без изменений, а границы частей показывайте типографически.

Сжимать трекинг, пока строка не поместится. Сжатые интервалы затрудняют различение похожих знаков. Сначала сокращайте согласованное пояснение или меняйте формат носителя.

Проверять только макет на экране. Экранный масштаб не показывает поведение печати, гравировки и крепления. Добавьте бумажный тест в натуральную величину и пробу на материале.

Подбирать разные интервалы для каждой бирки вручную. Серия становится непоследовательной, а похожие коды — менее сравнимыми. Задайте правило для групп и используйте его во всём наборе.

Публиковать обозначения без сверки с документацией. Типографическая ясность не подтверждает техническую правильность. Перед выпуском зафиксируйте, кто утверждает данные и эталонный образец.

Нет, если пробелы не входят в принятую запись. Сохраняйте код буквально, а его смысловые части разделяйте чуть более заметным интервалом, переносом или допустимым знаком. Перед выпуском сверьте готовую надпись с источником данных.

Выбирайте шрифт по реальным кодам и пробе в натуральную величину. Важно, чтобы часто соседствующие знаки различались, а разделители не исчезали при нанесении. Моноширинный вариант удобен для ровных последовательностей, но может потребовать больше места.

Да, если формат бирки и её положение позволяют безошибочно связать пояснение с кодом. Переносите только между смысловыми блоками; не разрывайте последовательность идентификатора. Проверьте ориентацию бирки после крепления.

Используйте один понятный приём: дополнительный интервал, отдельную строку или отдельную зону. Выбирайте способ, который сохраняется при печати в одном цвете и не зависит только от оттенка. Во всей серии применяйте одинаковое правило.

Распечатайте самые длинные и сложные записи в масштабе 1:1, затем испытайте образец на выбранном материале. Сверьте знаки с перечнем и попросите другого человека найти линии без подсказок. Запишите, где возникла задержка или неоднозначность.

Можно только после согласования сокращения с владельцем данных и теми, кто будет читать бирки. Сокращение должно быть единым во всей серии и не совпадать с другим назначением. Если расшифровка нужна, подготовьте общую легенду и держите её доступной рядом с проектной документацией.

Хорошая бирка сохраняет исходный код, отделяет его от пояснения и остаётся понятной после крепления. Начните с карты полей, задайте единое правило интервалов, проверьте сложные записи на реальном размере и согласуйте технические данные с ответственным специалистом. Если вы создаёте собственную гарнитуру для маркировки, протестируйте её на контрастных буквенно-цифровых парах в Fontgenerator и сохраните проверенный образец для всей серии.
