Как снять шаблон через плёнку: убрать отражение поляризацией

Крестовая поляризация помогает уменьшить отражение от прозрачной плёнки, когда блик закрывает рукописные штрихи на шаблоне. Для этого свет от ламп пропускают через поляризационный материал, а перед объективом ставят вращающийся поляризационный фильтр: их ориентации подбирают так, чтобы отражённый блеск ослаб, а рассеянный свет от бумаги сохранился. Метод требует контролируемого света, зато позволяет снять лист под защитой, не снимая её и не меняя геометрию шаблона.

Обычный блик меняет форму и положение, если сдвигать источник или камеру. Но иногда лист нужно оставить в прежнем положении: он закреплён под прозрачной обложкой, лежит в файле или покрыт ламинирующей плёнкой. Тогда даже большой рассеиватель может оставить на кадре светлое отражение, потому что камера видит отражённый в поверхности источник. Крестовая поляризация даёт дополнительный контроль именно над этим отражённым компонентом света.

Сначала проверьте, что проблема действительно в отражении. Если светлое пятно перемещается при небольшом повороте листа или лампы, а через него пропадает часть букв, это похоже на блик. Если тон равномерно меняется от края к краю, причина может быть в неравномерном освещении; при смазанном контуре виноваты фокус или движение. Поляризатор не исправит эти дефекты и не заменит резкий, ровный исходник.

Плёнка должна оставаться прозрачной и лежать ровно. Пыль, царапины, пузырьки, складки и отпечатки остаются видимыми: поляризация не очищает материал и не убирает его физическую фактуру. Если защитный лист можно безопасно поднять без риска потерять положение рисунка, попробуйте сначала снять его отдельно. Это проще, дешевле и часто даёт лучший исходник.

Для базовой схемы нужны две вещи: поляризационный материал перед каждым используемым источником и поляризационный фильтр перед объективом. На объективе обычно применяют круговой поляризационный фильтр (CPL), который можно вращать. На лампы ставят листовую поляризационную плёнку, рассчитанную на работу со светом. Самодельные фрагменты от дисплеев и случайные фильтры могут неравномерно пропускать свет или менять оттенок; проверяйте результат на конкретном наборе материалов, а не полагайтесь на внешний вид плёнки.

Начните с одной лампы, одного фильтра и одного пробного кадра. Два одинаковых источника по сторонам листа помогают получить более равномерное поле, но каждый источник должен пройти через поляризационный материал, а его ориентация должна совпадать с остальными. Если одна лампа не покрывает лист, добавьте вторую и заново проверьте каждую зону: при разном направлении поляризации одна сторона может остаться бликующей.

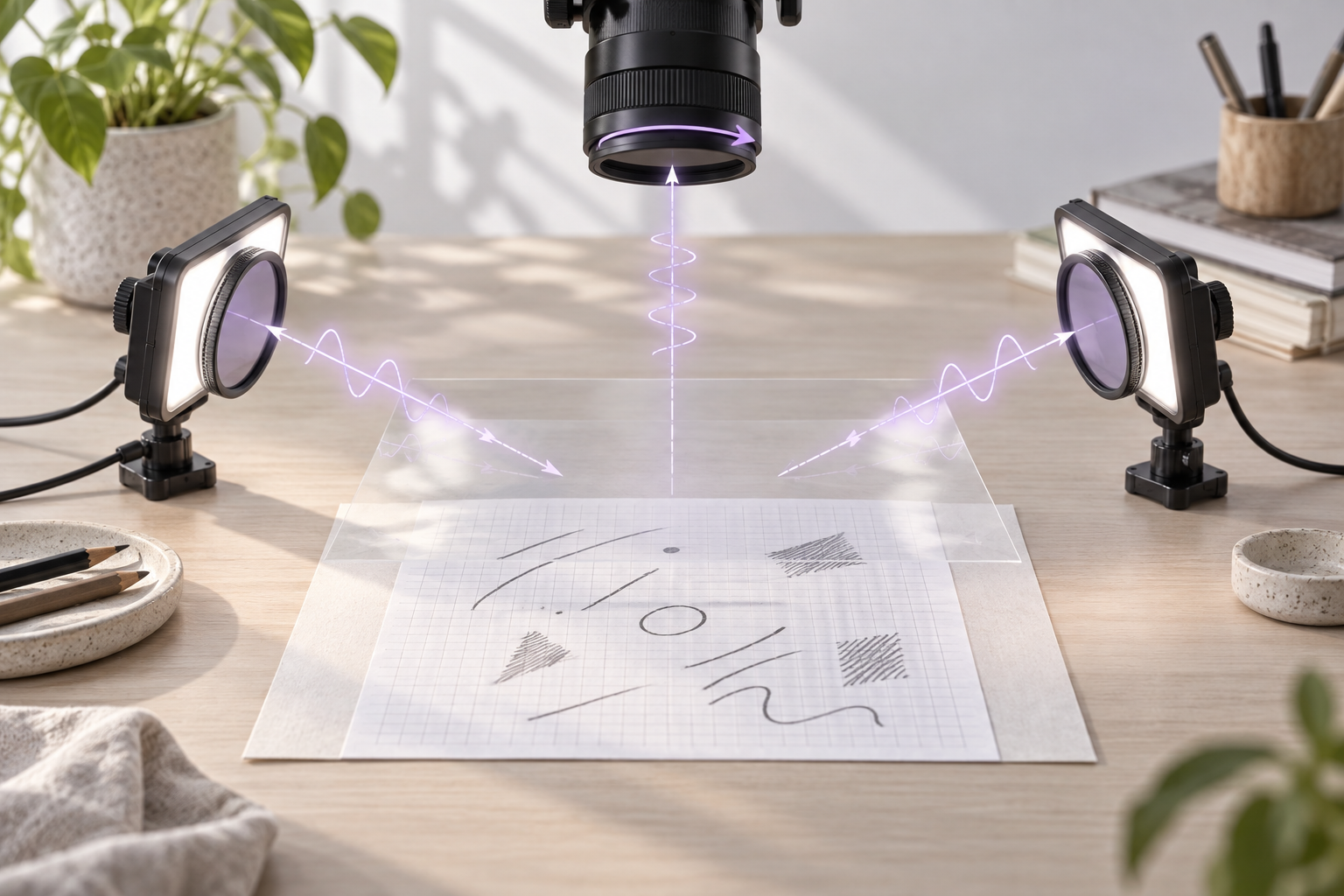

Камера должна смотреть на плоскость шаблона прямо, а лампы — освещать лист равномерно. Сначала установите источник и листовую плёнку, затем настройте камеру и вращайте CPL, наблюдая отражение в живом просмотре. Вращайте фильтр медленно: максимум подавления блика может быть узким, а точка зависит от ориентации поляризатора на источнике. Отметка положения на ободке фильтра помогает вернуться к удачной настройке.

Закрепите шаблон, камеру и лампы так, чтобы после каждого теста двигалась только одна переменная. Совместите оптическую ось камеры с центром листа; если камера стоит под углом, ячейки будут иметь разный размер, и сравнить резкость по краям станет сложнее. Не снимайте защитную плёнку между контрольными кадрами: в этой задаче она и есть проверяемая поверхность.

Закройте материалом весь светящийся участок каждой лампы, который может отражаться в плёнке. Не оставляйте открытых ярких краёв: маленький незакрытый участок иногда и создаёт отдельный блик. Если применяете два источника, разверните их материал одинаково и пометьте ориентацию полоской ленты снаружи рамки, не на светящейся поверхности. Затем включите только один источник и проверьте равномерность и цвет.

Наводя камеру на участок с заметным отражением, вращайте CPL, пока блик не станет минимальным. Не ориентируйтесь только на то, насколько белой кажется бумага: важнее увидеть восстановившиеся линии под светлым пятном. У некоторых фильтров поворот почти на четверть оборота меняет эффект от выраженного отражения до заметного подавления, однако фактическое положение определяют сам свет и поверхность. Зафиксируйте его для повторной съёмки.

Снимите один кадр без поляризаторов и второй с настроенной схемой, не меняя кадрирование, положение шаблона и обработку. Сравните центр и четыре угла, а также тонкие штрихи, пересечения линий и цветные пометки. Полезно проверять не только весь лист на экране, но и увеличенный фрагмент: небольшая потеря светопропускания может сделать тонкий штрих менее различимым, даже если крупное пятно исчезло.

Вторая лампа меняет поле отражений, даже если сама настроена так же. По очереди включите каждый источник и посмотрите, не возвращается ли блик в новой зоне. Затем включите оба и снова проверьте кадр целиком. Если эффект слабый, вращайте CPL ещё раз и оцените, не возникла ли асимметрия; если один край остаётся ярким, исправляйте расположение или охват света, а не пытайтесь вытянуть его обработкой.

Поляризационный фильтр уменьшает количество света, попадающего на матрицу. Поэтому камера может выбрать более длинную выдержку или поднять чувствительность, а мобильный телефон — сильнее обработать изображение. После установки фильтров повторно проверьте фокус, выдержку и экспозицию, особенно если тонкие карандашные линии близки по яркости к бумаге. При необходимости добавьте света или используйте устойчивую опору; не поднимайте резкость цифровым ползунком до появления ореолов.

Съёмка для извлечения букв и точная передача цвета — связанные, но не идентичные цели. Если в шаблоне есть цветные пометки, поляризация способна изменить вид отражающей поверхности и визуальное насыщение. Сохраните кадр без поляризатора как цветовой контроль, а затем решите, какой вариант лучше передаёт рабочие сведения. Для цветокритичной задачи полезно дополнительно снять нейтральную серую или белую мишень в той же схеме и зафиксировать баланс белого, не считая автоматическую коррекцию доказательством точности.

Не повышайте контраст до того, как проверили исходный снимок. Исчезнувший штрих может быть потерян при съёмке, а не спрятан в обработке. Оставьте оригинал неизменным, сохраните копию с выбранной коррекцией и сравнивайте тонкие детали при одинаковом масштабе. Если после поляризации темнеют все тонкие линии, а не только блик, попробуйте ослабить эффект фильтра или вернитесь к изменению положения ламп.

Представьте, что заполненный лист лежит в прозрачной папке, а прямоугольное отражение от настольной лампы пересекает строку с буквами. Сначала оставьте камеру и лист неподвижными и сделайте контрольный кадр. Установите листовую поляризационную плёнку перед лампой, затем вращайте фильтр на объективе, наблюдая именно ту область строки. Если отражение ослабло, но буквы стали темнее, слегка увеличьте освещённость и переснимите, сохраняя резкость.

Если пятно уменьшилось только в центре, проверьте, нет ли второго источника отражения: экран монитора, окно или белая стена также могут отражаться в плёнке. Выключите посторонние источники и добавьте чёрный флаг или тёмную ткань за камерой, чтобы убрать яркие предметы из отражаемого поля. Затем верните равномерное освещение двумя контролируемыми лампами и повторите настройку CPL. Это удобнее, чем наращивать контраст в редакторе и гадать, какие штрихи были скрыты.

Иногда CPL уменьшает отражение сам по себе, но эффект зависит от поверхности и угла. Крестовая схема добавляет поляризационную плёнку на источник, чтобы контролировать направление света до его попадания на шаблон. Для стабильного результата проверяйте пробный кадр, а не рассчитывайте на один универсальный поворот фильтра.

Для пробного опыта можно проверить любой доступный материал, но его пропускание и цвет могут быть неоднородными. Сравните белое поле, центр и края листа, а затем оцените тонкие штрихи. Для повторяемой съёмки выбирайте плёнку, предназначенную для работы с источниками света, и проверяйте её на своём комплекте.

Если матовая поверхность не даёт заметного отражения, крестовая поляризация обычно не нужна. Она снижает свет, усложняет подбор экспозиции и добавляет ещё одну переменную. Сначала попробуйте ровное рассеянное освещение и контрольный кадр; используйте поляризаторы, когда отражающий слой действительно закрывает детали.

Для равномерного освещения часто удобны две лампы, но настройку проще начать с одной. После установки второго источника проверьте его поляризационный материал и повторно настройте CPL по всему листу. Если оба источника дают разный эффект, проверьте, одинаково ли ориентирована плёнка перед лампами.

Да, если фильтр надёжно держится перед камерой и может свободно вращаться без попадания в кадр. Сначала установите смартфон на опору, затем проверьте фокус, отражение и выдержку. Из-за автоматической обработки телефона сравнивайте сохранённый оригинал, а не только предварительный просмотр на экране.

Сравните кадры с поляризатором и без него при одинаковом увеличении. Проверьте самые тонкие линии, пересечения и светлые карандашные пометки, включая участки за бывшим бликом. Если контур стал слабее по всему листу, добавьте равномерного света или ослабьте эффект поляризации, сохранив контрольную версию.

Не всегда: сначала зафиксируйте баланс белого и экспозицию на съёмке и сохраните исходный кадр. Если цветные пометки важны, сравните их с отдельным кадром без фильтров или с нейтральной мишенью. Не меняйте насыщенность на глаз до проверки штрихов и цвета в исходнике.

Крестовая поляризация полезна, когда прозрачная поверхность над шаблоном отражает лампу и закрывает штрихи, а снять защиту или переместить лист нельзя. Поляризуйте каждый контролируемый источник, вращайте CPL по живому изображению и проверяйте не только исчезновение блика, но и тонкие линии, цвет и равномерность кадра. Сохраните контрольный снимок, а затем загрузите подготовленный образец в Fontgenerator, чтобы перейти от рукописного шаблона к цифровому шрифту.
