Ложный маркер на скане шаблона: как не сдвинуть сетку при извлечении букв

Ложный маркер — это пятно, часть буквы или след разметки, который программа принимает за геометрический ориентир шаблона. Если включить его в расчёт, вся сетка может повернуться, растянуться или уехать, хотя исходный скан выглядит почти ровным. Ниже — способ проверить кандидатов, найти выброс до нарезки, безопасно пересчитать преобразование и убедиться, что буквы остались в своих ячейках.

Метки нужны не для украшения страницы: по ним редактор сопоставляет точки на исходном изображении с известными позициями на шаблоне. По этим парам рассчитывается преобразование, которым затем переносятся границы ячеек. Поэтому ошибочно распознанная точка участвует не в обработке одной клетки, а в определении общей геометрии.

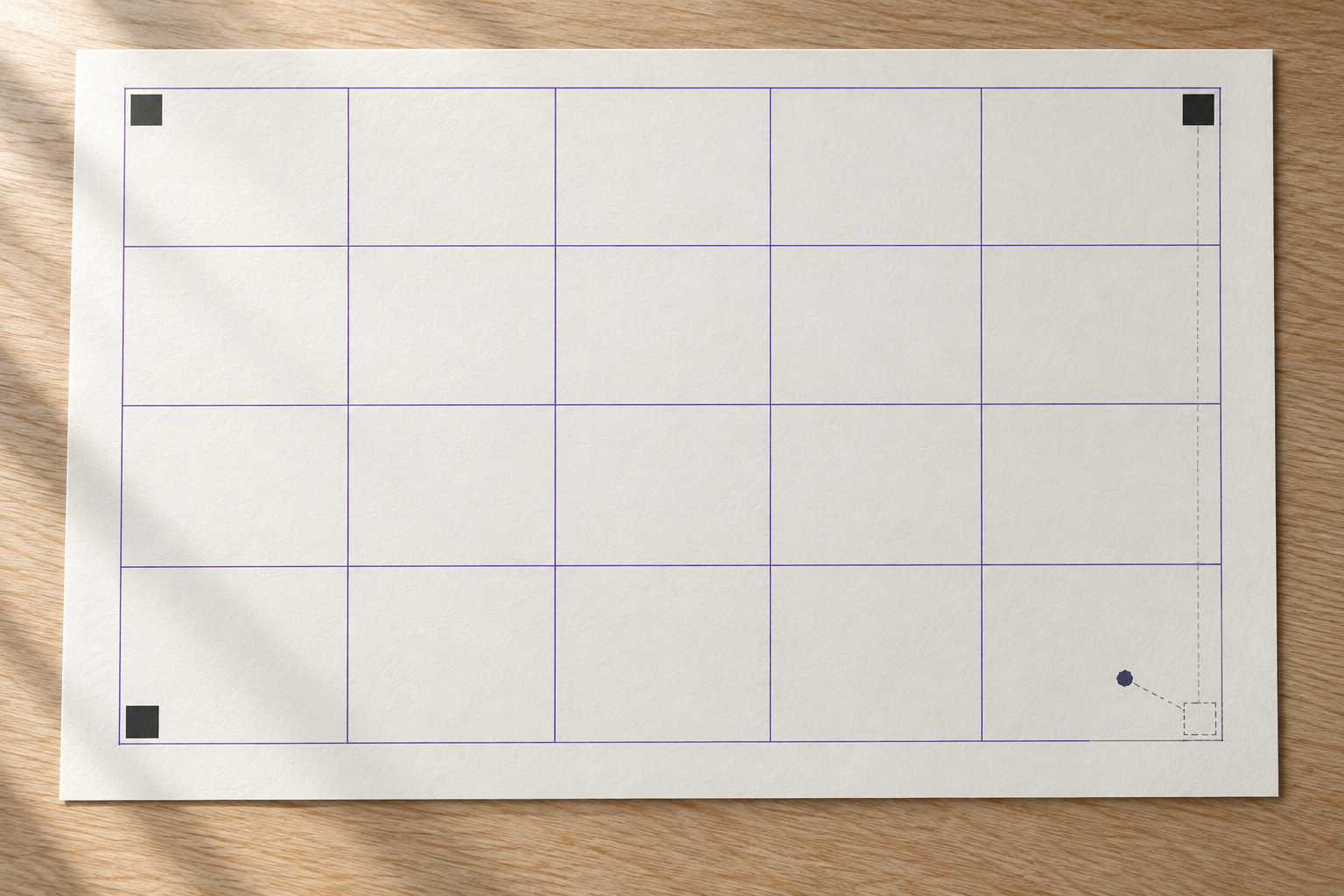

Представьте лист с четырьмя регистрационными метками по углам. У нижней левой метки штрих буквы подходит вплотную, а рядом есть тёмная точка от ручки. Автоматический поиск находит пять объектов. Если пятый объект принять за метку, алгоритм пытается согласовать неверное соответствие. В результате угол сетки может оказаться правдоподобным на глаз, но клетки начнут расходиться с буквами: слева запас станет меньше, справа появится лишнее поле, а по мере движения к краю ошибка проявится сильнее.

Не каждый дополнительный контур вреден: иногда это настоящий маркер, повторная печатная метка или ориентир, предусмотренный формой. И наоборот, слабый или закрытый ориентир может быть пропущен. Задача перед извлечением — не просто посчитать тёмные пятна, а подтвердить, что каждый найденный объект соответствует известному месту на шаблоне и согласуется с остальными точками.

Чаще всего обнаружение путают не с загадочным дефектом распознавания, а с конкретными объектами скана:

Случайный след обычно отличается формой, масштабом, цветом или расположением. Но визуального сходства недостаточно для автоматического решения: толстый рукописный штрих может выглядеть как метка, а настоящая метка — быть частично перекрыта. Поэтому удобно вести небольшую таблицу кандидатов: номер, координаты, ожидаемое место, наблюдаемая форма, решение и причина. Она поможет вернуться к исходному изображению, а не гадать по уже выровненному результату.

Откройте чистый файл-шаблон или его точную разметку, а рядом — исходный скан. До запуска коррекции выпишите, сколько маркеров предусмотрено и где они должны находиться относительно листа, рамки и сетки. Если у исходного шаблона есть версия или идентификатор, проверьте их: перепутанная карта часто выглядит как «лишняя метка», хотя программе передали геометрию другой формы.

Затем сопоставьте по каждому ожидаемому месту три признака:

У некоторых шаблонов метки различаются между собой и тем самым задают ориентацию. В других все угловые метки одинаковые, а порядок определяется общей геометрией. Не подменяйте одну схему другой и не угадывайте порядок по тому, где находится «верх» фотографии: снимок может быть повернут или отражён.

Если программа показывает соответствия или ошибку проекции, используйте их как диагностический слой. Смысл простой: после расчёта преобразования сравните, куда модель предсказывает положение каждого маркера и где он реально найден. Точка, которая далеко от предсказанного места, — повод проверить её, но не автоматическое доказательство, что она ложная: размытие, перекрытие или неточная разметка тоже дают расхождение.

OpenCV описывает `findHomography` как оценку перспективного преобразования между плоскостями. Для устойчивых методов функция перебирает наборы пар точек, оценивает соответствие и может вернуть маску точек, признанных выбросами; сами методы имеют разные условия и параметры. Это полезная техническая подсказка для программной обработки, но не универсальная гарантия правильной разметки: результат всё равно проверяют по ожидаемой карте и реальной сетке шаблона. Документация OpenCV: findHomography.

В интерфейсе без числовых остатков можно использовать визуальное наложение. Наложите откорректированную сетку на исходный скан с полупрозрачностью. Посмотрите на несколько не соседних ячеек, особенно на противоположном краю листа: локально точная подгонка в одном углу способна скрыть ошибку в другом. Проверьте центры и границы клеток, но не принимайте совпадение одной линии за подтверждение всей карты.

Действуйте так, чтобы в каждый момент можно было восстановить исходную разметку:

Для ручной оценки нарисуйте поверх снимка прямоугольную сетку и выделите цветом точки, которые вошли в расчёт. Вторая цветовая отметка — подозрительные кандидаты, которые не вошли. Такой простой журнал помогает заметить, что случайное пятно случайно «заменило» ожидаемый угол, или что удалили сразу две точки на одной стороне. Если работу передают другому человеку, он сможет повторить ход проверки.

Хорошее преобразование не обязано делать каждую ячейку идеальной: бумага могла быть выгнута, а скан — локально деформирован. Ищите согласованность. После исключения ложной точки границы клеток должны распределяться логично по всей площади, а расстояния между ожидаемыми линиями — не прыгать без причины. Сравните начало, середину и конец каждой строки, затем повторите для столбцов.

До массовой нарезки выберите четыре диагностические клетки: ближайшую к каждому углу, одну в центре и, если сетка крупная, одну возле подозрительной метки. Сравните превью границ с оригиналом при увеличении. Внутри тестовых вырезок не должно неожиданно появляться часть соседнего знака, линия клетки или чужая метка. В то же время штрих буквы, близкий к краю, не должен пропасть из-за чрезмерного отступа.

Если после исключения метки сетка стала хуже, отмените изменение и проверьте альтернативную причину: неверный порядок соответствий, другую версию карты, поворот или отражение кадра, обрезанный край шаблона, локальное искривление листа. Не продолжайте вручную двигать клетки, пока не убедились, что входная геометрия и порядок точек верны. Иначе ручная подгонка маскирует первопричину и создаёт ошибку, которую сложно повторить.

Не подставляйте вместо закрытого ориентира похожий объект только ради полного набора точек. Вернитесь к исходному файлу и проверьте, можно ли увидеть контур в цветном или менее агрессивно обработанном изображении. Иногда выручает снимок с более высоким разрешением или соседний кадр той же страницы. При нескольких кадрах фиксируйте, откуда взят каждый ориентир; не смешивайте фрагменты после неравномерного изменения масштаба без повторного согласования координат.

Если в приложении предусмотрена работа с неполной разметкой или устойчивое оценивание с выбросами, используйте её согласно документации и проверьте полученную маску соответствий. Это не значит, что любое число оставшихся точек достаточно: модель должна быть вычислима, точки должны охватывать лист, а итоговая сетка — проходить визуальную проверку. Если ориентиры сгруппировались в одном углу или почти на одной линии, экстраполяция к противоположной стороне может быть ненадёжной.

Когда достоверно восстановить маркер невозможно, лучше переснять или пересканировать шаблон, если это возможно, либо вручную задать сетку по известным границам и отдельно проверить контрольные ячейки. Обязательно пометьте такой вариант как ручной и сохраните исходную версию. Для проекта, где важна повторяемость, документированное ограничение безопаснее, чем молча подменённое соответствие.

**Удалять все дополнительные контуры автоматически.** Среди них может оказаться нужный ориентир или часть самой буквы. Сначала сопоставьте контур с ожидаемой схемой, затем исключайте с зафиксированной причиной.

**Оценивать только углы листа.** Угловые точки задают общий охват, но промах в центре или локальная деформация может остаться незамеченной. Просматривайте промежуточные линии и клетки.

**Верить одному числу ошибки.** Малый средний остаток не гарантирует, что порядок соответствий правильный: ошибка может быть сосредоточена в одной зоне. Смотрите на распределение отдельных расхождений и наложение сетки.

**Подгонять результат вслепую.** Перетаскивание границ вручную до проверки кандидатов маскирует неверный маркер, другую карту или отражение кадра. Сначала устраните несоответствие, затем корректируйте сетку.

Нет. Внешний вид — полезный фильтр, но пятно, штрих или частично закрытая метка могут быть похожи. Сверяйте форму с исходным шаблоном, ожидаемую позицию и то, как точка согласуется с остальными ориентирами.

Нет. В расчёт должны входить соответствия, подтверждённые как настоящие и правильно упорядоченные. Лишние кандидаты оставляют вне карты до выяснения причины, а не принудительно добавляют в геометрию.

Ответ зависит от конкретной схемы и используемого преобразования. Важны требования программы, надёжность соответствий и распределение точек по листу. После любого расчёта проверяйте сетку на исходном изображении и пробные вырезки.

Используйте доступное наложение сетки или превью клеток. Сравните несколько мест, удалённых друг от друга, и отдельно проверьте ячейку рядом с подозрительной точкой. Если визуальной диагностики нет, ручное сопоставление кандидатов и тест на малом наборе безопаснее немедленной нарезки всей страницы.

Да, если его форма и положение случайно похожи на ориентир, особенно после повышения контраста или очистки фона. Сверьте оригинал и обработанную копию: фильтр мог объединить соседние штрихи или создать замкнутый контур.

Можно пересчитать координаты и повторить извлечение из исходного скана, если исходник сохранён. Исправлять отдельные вырезки вручную обычно рискованно: соседние символы могли попасть в файлы незаметно, а связь между ячейкой и буквой потеряться.

Храните скан, версию карты, список соответствий и исключённых кандидатов, параметры преобразования и несколько контрольных вырезок вместе. Краткая запись причины исключения помогает повторить проверку и не принимать то же спорное решение заново.

Ложный ориентир опасен тем, что незаметно влияет на всю сетку, поэтому проверяйте его до пакетного извлечения: зафиксируйте карту, назначьте соответствия, сравните сетку и тестовые клетки, сохраните принятое решение. Если ни одна версия не проходит проверку по всей странице, переснимите шаблон или выполните контролируемую ручную разметку. Когда карта готова, можно создать собственный шрифт на Fontgenerator и проверить его на реальном тексте.
