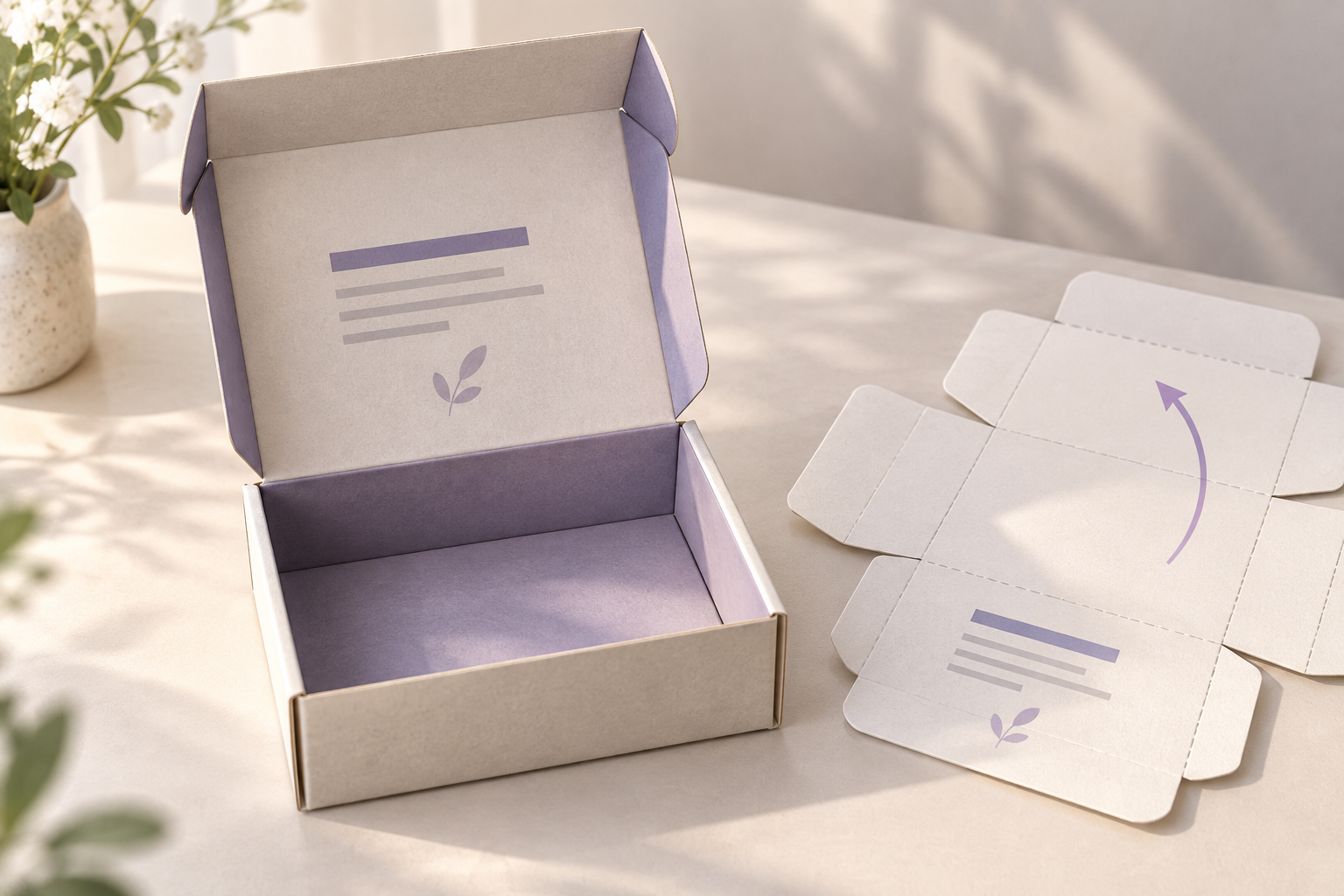

Надпись внутри крышки коробки: как проверить ориентацию после сборки

Надпись внутри крышки коробки читают не так, как текст на лицевой панели: после открытия крышка меняет положение, а у откидной конструкции ещё и поворачивается относительно основания. Проверяйте не только плоский макет, но и собранный прототип — так становится видно, будет ли сообщение обращено к человеку, не попадёт ли оно под клапан и останется ли свободным от замка и линии сгиба.

В развёртке крышка выглядит как обычный прямоугольник. На плоском листе дизайнер видит её в той же ориентации, что и основание, и часто ставит текст «ровно» по верхнему краю документа. Но при сборке крышка оказывается над коробкой, откидывается наружу или поднимается вверх. Положение панели в готовом изделии может отличаться от её положения на развёртке на четверть или половину оборота — точное направление зависит от конструкции и того, какой стороной смотрит наблюдатель.

Проблема особенно заметна у сообщений, которые предполагают определённый момент чтения: инструкция «откройте здесь», приветствие, карточка ухода, короткая история продукта. Если фраза перевёрнута, её можно прочитать, наклонив голову, но первое впечатление уже испорчено. У мелкого состава или служебной информации цена ошибки выше: человеку придётся вращать коробку, а часть текста может оказаться за внутренним клапаном.

Нельзя надёжно решить задачу только по названию панели «внутренняя крышка». У разных коробок это может быть крышка на шарнире, откидной клапан, крышка-книжка с двумя створками, выдвижной пенал или верхняя крышка с пылезащитными клапанами. Нужно сначала описать, как именно коробку открывают и в каком положении её держат.

До размещения текста ответьте на четыре вопроса: кто открывает упаковку, какой рукой, за какую часть держит основание и куда уходит крышка. Представьте реальное движение — не условный вид сверху. Упаковка может стоять на столе, лежать горизонтально или удерживаться в руках; после открытия крышку могут откинуть к задней стенке, поднять вертикально или снять полностью.

Запишите одну короткую последовательность действий, например: «поставить коробку лицевой стороной к себе → поднять передний язычок → откинуть крышку от себя → прочитать сообщение на внутренней панели». Это не производственная спецификация, а простая модель поведения, которая помогает всем участникам одинаково понимать направление текста.

Если коробку обычно открывают одной рукой, не делайте критически важную надпись зависимой от того, что человек удержит крышку в идеальном положении. Оставьте смысловое сообщение на плоскости, которую видно сразу после открытия, а не на узкой створке, уходящей за линию обзора. Для обязательной инструкции или предупреждения предусмотрите дублирование в доступном месте, согласованное с ответственным за содержание упаковки.

Чтобы избежать путаницы, отметьте в макете три вещи: лицевую сторону коробки, направление взгляда после открытия и верх текста в готовом изделии. Удобно нарисовать на отдельной схеме стрелку «к человеку» и стрелку «верх надписи». Они описывают не координаты файла, а положение изделия в момент чтения.

Затем проверьте, что команда видит один и тот же вид развёртки. Если один участник смотрит на печатную сторону, а другой мысленно переворачивает лист на сторону внутренней печати, одинаковая стрелка может означать противоположные направления. Подпишите схему явно: «вид со стороны печати», «внутренняя сторона», «лицевая панель обращена к наблюдателю». Не полагайтесь на цветовые различия слоёв в программе: их легко потерять при экспорте PDF или распечатке.

Самый понятный тест — собрать макет из обычной бумаги. Попросите конструктора или типографию прислать актуальную развёртку, распечатайте её в масштабе 1:1 и вырежьте по внешнему контуру. Линии реза, биговки, перфорации и склейки должны быть обозначены различимо, но для первого теста не нужна дорогая цветопроба.

Сложите прототип в той последовательности, которую предполагает конструкция. Не «додумывайте» сгибы по рисунку: если непонятно, как закрывается клапан или куда уходит язычок, уточните это у конструктора. Затем нанесите на внутреннюю крышку временный прямоугольник с короткой фразой и стрелкой вверх. Откройте коробку обычным движением и проверьте, как фраза выглядит с точки зрения человека.

Если коробка широкая, с двумя створками или магнитным замком, проверьте её именно в собранном виде. Плоский лист не показывает, насколько крышка перекрывается с основанием, как располагаются магниты и не уходит ли часть текста за боковую стенку при неполном открытии.

Для короткого приветствия обычно важна первая секунда после открытия. Разместите его в поле, которое естественно оказывается перед взглядом, когда крышку откинули. Для подробной инструкции важнее не эффект неожиданности, а устойчивое чтение: текст должен оставаться видимым, когда коробка стоит на столе, а крышка не падает назад.

Не ставьте важную фразу слишком близко к шарниру. Сгиб может визуально разрезать строку, а сама зона сгиба при складывании испытывает нагрузку. Оставьте вокруг неё спокойное поле и уточните у производства фактическую линию биговки и допуски конструкции. Размер отступа задавайте по техническому шаблону конкретного изделия, а не по универсальному числу из чужого макета.

Внутренняя сторона крышки редко существует отдельно от остальных деталей. Пылезащитный клапан может закрыть край текста; внутренний язычок — лечь поверх нижней строки; вкладыш с продуктом — заслонить сообщение, которое рассчитано на момент открытия. Плашки и стрелки конструктора в развёртке помогают увидеть эти пересечения, но не всегда показывают фактическую глубину и последовательность нахлёста.

Для проверки разделите содержимое по важности. Главную фразу поставьте в свободной зоне, куда не попадает ни одна деталь при закрывании. Второстепенную подпись можно разместить на створке, если она остаётся читаемой после сборки. Не переносите ключевые слова на узкий клапан только потому, что на плоском макете там осталось свободное место.

Сверьте макет с конструкционной схемой в масштабе. Если текст или декоративная линия пересекает пунктир сгиба, вырубной контур, область клея или место установки замка, уточните у конструктора, допустимо ли такое решение. У клеевого клапана может быть иная поверхность, а на внешней стороне собранной коробки часть внутренней печати вообще не должна появляться.

Надпись внутри крышки часто читают быстро и с небольшого расстояния. Поэтому ей нужна одна ясная точка входа: заголовок или короткая фраза, затем пояснение, если оно действительно нужно. Не превращайте внутреннюю панель в запасную рекламную полосу со всеми сообщениями, не поместившимися снаружи.

Например, для набора чая заголовок «Как сохранить аромат» может вести к трём коротким пунктам об условиях хранения. Если перечисление требует длинных объяснений, перенесите подробности на карточку-вкладыш, а на крышке оставьте ссылку по смыслу или краткое резюме. Для косметического набора приветствие может быть крупнее, а состав и предупреждения должны оставаться в предусмотренном для них месте и соответствовать согласованной маркировке.

Создайте тестовую фразу из самых неудобных для вашего шрифта знаков: цифр, знаков препинания, букв с выносными элементами, длинных слов. Проверьте её вместе с реальным текстом, а не набором случайных латинских заглавных. Если проект использует рукописный шрифт, убедитесь, что маленький кегль не слипается на печатном образце. Шрифт можно подготовить и проверить на текстах вашего проекта в Fontgenerator, а окончательный выбор всё равно сверить на материале и в масштабе готовой коробки.

Внутри коробки может быть отдельный фон, бумажная фактура или печать «в выворотку». Сначала определите, какие именно элементы входят в зону печати на внутренней стороне и как они будут ориентированы относительно внешнего оформления. Не зеркальте текст автоматически только потому, что макет показан с обратной стороны листа: решение должно соответствовать способу изготовления и виду собранной упаковки.

На прототипе проверьте, не совпадает ли цвет надписи с цветом вкладыша или внутренней поверхности продукта. Текст, который хорошо контрастирует на экране, может теряться рядом с тёмной банкой или блестящей вставкой. Если предусмотрены покрытия или выборочный декор, уточните, распространяются ли они на внутреннюю панель и не создают ли блики именно в зоне чтения.

Разделите технические слои макета на печать, рез, биговку, клей, отделку и конструкционные подсказки. Перед передачей файла проверьте, что служебные линии не попадут в печатную форму, а важная надпись не выключена вместе с техническим слоем. Обозначения именуйте словами, понятными типографии, и приложите небольшую схему собранной коробки.

Ориентироваться только на плоскую развёртку. Прямоугольник на экране не показывает движение крышки. Исправление: сложить бумажный прототип и проверить текст глазами читателя.

Считать, что все участники смотрят на одну сторону листа. Отражённая или перевёрнутая схема может поменять смысл стрелок. Исправление: подписать «наружная сторона», «внутренняя сторона» и направление взгляда.

Ставить сообщение в пустое место, не проверив сборку. Свободный участок на PDF может оказаться за клапаном, под вкладышем или на клеевом клапане. Исправление: совместить текст с актуальной конструкционной схемой и уточнить спорные зоны у производителя.

Оценивать только идеальное раскрытие. Человек может открыть коробку не до конца или держать её на весу. Исправление: проверить несколько естественных положений и перенести обязательное содержание в постоянно видимую зону.

Перегружать внутреннюю поверхность. На крышку попадают слоган, длинная история, инструкция и декоративные элементы. Исправление: определить одну главную фразу и перенести подробности во вкладыш или на другую панель.

Утверждать файл без контрольной сборки. Корректура на мониторе не выявит ошибку ориентации. Исправление: согласовать хотя бы простой печатный макет, а затем сверить производственный образец.

Не по умолчанию. Ориентацию определяет положение панели после сборки и открывания, а не только то, что развёртка показана обратной стороной. Проверьте макет на бумажном прототипе и согласуйте вид печатной стороны с конструктором.

Распечатайте схему в масштабе, вырежьте её и сложите по линиям биговки. Если конструкция ещё не утверждена, попросите конструктора показать последовательность сборки или прислать черновой образец; не угадывайте направление по одному PDF.

Положите её на панели, которая остаётся доступной для чтения без удерживания крышки в неудобном положении. Для требований к обязательным сведениям согласуйте содержание и место с ответственным за маркировку: статья о композиции не заменяет проверку отраслевых правил.

Можно, если её действительно будут читать и текста хватает места без мелкого набора. Часто лучше оставить короткое вступление на крышке, а длинную историю перенести на вкладыш, упаковку снаружи или страницу по QR-коду.

Покажите развёртку с подписанными сторонами и собранную коробку в момент чтения. Добавьте фотографию прототипа с отмеченным верхом надписи и укажите версию файла, чтобы комментарии относились к одной и той же конструкции.

Решите, соответствует ли это реальному сценарию использования. Если коробку обычно открывают частично, сократите сообщение или перенесите ключевую часть на другую панель; подробности можно оставить там, где упаковка удерживает устойчивое положение.

Внутреннюю крышку нужно проектировать в собранном состоянии и в момент, когда человек действительно её читает. Зафиксируйте сторону просмотра, направление открытия и верх текста, а затем проверьте их на бумажном прототипе вместе с клапанами, замком и вкладышем. Передайте в типографию макет с понятными техническими слоями и подтверждённой ориентацией.

Если вы разрабатываете собственную гарнитуру для упаковки, подготовьте набор характерных слов и проверьте буквы в реальном тексте на макете. Начать работу с рукописным шрифтом можно на fontgenerator.ru.
