Одна сторона шаблона темнее: как выровнять свет отражателем

Если одна сторона шаблона на снимке заметно темнее, добавьте напротив основной лампы белый отражатель: лист пенокартона или матовую белую панель, которая возвращает часть света на бумагу. Такой способ выравнивает тон без второй лампы, поэтому не добавляет отдельную тень и помогает оставить тонкие штрихи читаемыми. В руководстве разберём расстановку, настройку расстояния и простую проверку результата.

Когда единственная лампа стоит сбоку, ближняя сторона листа получает больше прямого света, а дальняя остаётся темнее. Белая панель не светит сама: она перенаправляет часть уже имеющегося света обратно на лист. Это мягкая заполняющая подсветка. Чем ближе панель и чем больше её видимая поверхность, тем заметнее её влияние; чем дальше, тем слабее заполнение.

У отражателя есть практическое преимущество перед второй лампой. Свет идёт от одного активного источника, поэтому направление теней остаётся единым. Это полезно, если на листе есть рельеф от нажима пера или штрихи разной толщины: дополнительная лампа может нарисовать вторую границу тени, а отражатель обычно лишь ослабляет уже существующую.

Метод подходит, когда затемнение плавное и занимает целую сторону или край листа. Если в кадре одна резкая тёмная полоса, сначала проверьте, не заслоняет ли свет телефон, штатив, рука или высокая стопка бумаги. Отражатель не исправит физическую преграду, которая отбрасывает локальную тень.

Поставьте лист на ровную поверхность и расположите камеру параллельно ему. Основную лампу разместите сбоку от листа, но вне кадра. Для начала направьте её не в край листа, а на большую матовую поверхность рядом или через рассеиватель, если он есть: широкое освещение обычно даёт более плавный переход. Не меняйте одновременно положение камеры, лампы и настройки съёмки — иначе будет трудно понять, что именно помогло.

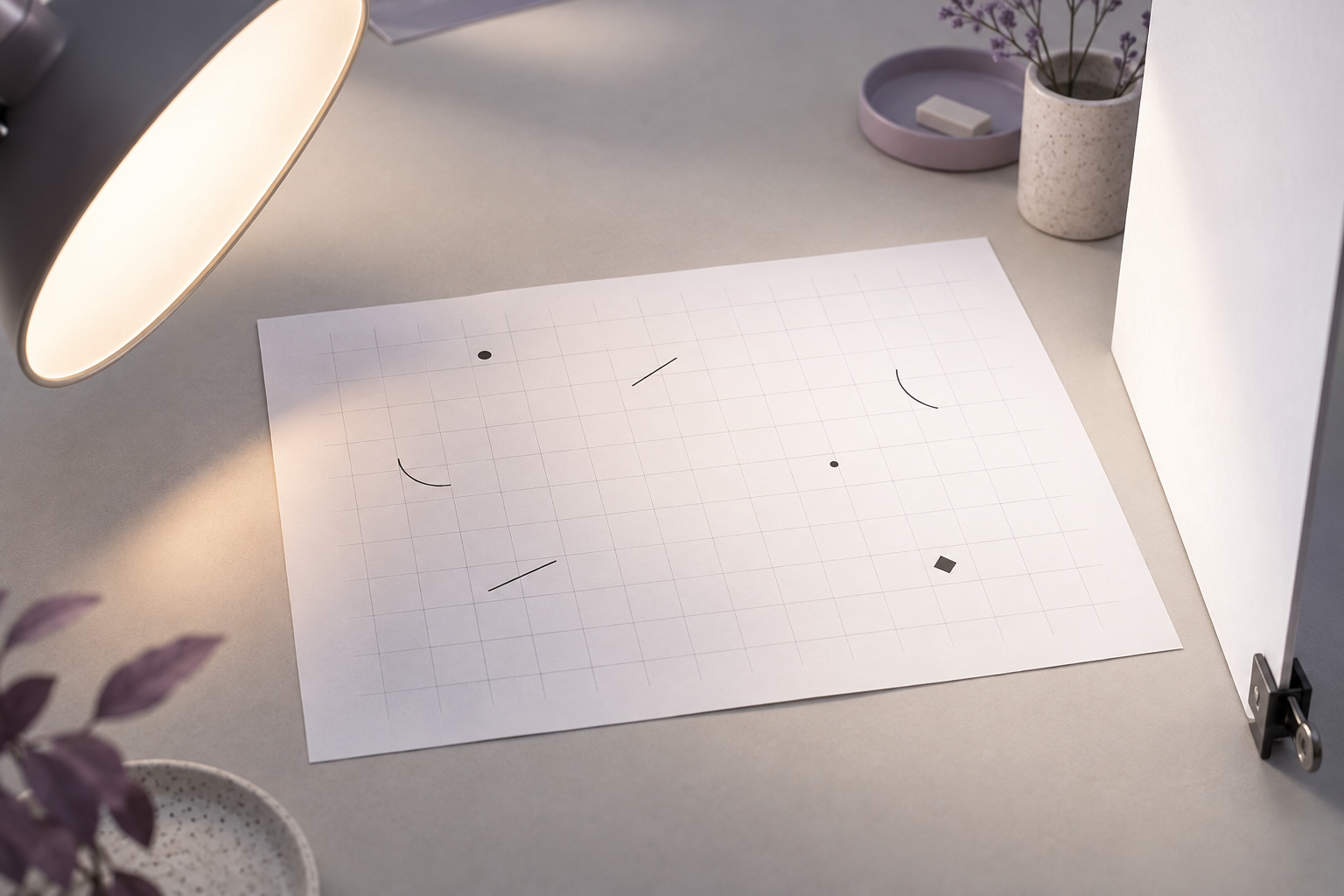

Напротив лампы поставьте отражатель вертикально или наклонно, чтобы он видел источник и возвращал свет на затемнённую часть листа. Подойдёт лист белого пенокартона, матовый белый картон или чистая белая доска. Поверхность должна быть нейтральной и матовой: цветная папка может окрасить светлую бумагу, а глянцевая обложка способна дать яркое пятно.

Не обязательно держать панель вплотную к листу. Начните с расстояния примерно в ширину листа, затем перемещайте её постепенно. Это ориентир для поиска положения, а не точная норма: размер панели, мощность лампы, расстояние до неё и помещение меняют результат. Закрепите отражатель книгами или зажимом так, чтобы он не падал и не касался заполненных ячеек.

Снимите пустой или уже заполненный тестовый лист без отражателя. Сохраните положение лампы, камеры и экспозицию. Оцените именно поверхность бумаги: где она темнее, насколько широк переход, остаются ли видимыми самые тонкие штрихи. Не пытайтесь заранее «выровнять» картинку яркостью: увеличение экспозиции поднимет весь кадр и может осветлить уже светлую сторону.

Поместите отражатель со стороны тёмной половины листа. Поверните его так, чтобы на него попадал свет лампы, а затем отражался на бумагу. Камеру оставьте в прежнем положении. Если тень от самой панели появилась на листе, измените её угол или высоту: панель должна возвращать свет, но не перекрывать прямой путь от лампы.

Сделайте кадр, затем приблизьте отражатель к листу или немного разверните его. Снимите ещё раз. Если затемнённая область стала светлее, а исходная светлая сторона сохранила детализацию, движение помогло. Если весь лист стал почти одинаково ярким и потерял естественное направление света, отодвиньте панель или поверните её боком. Если разницы почти нет, направьте отражающую поверхность точнее на тёмную зону.

Просмотрите кадр целиком, затем увеличьте его до масштаба, в котором будут обрабатываться буквы. Сравните свободную бумагу и тонкие линии на ближней и дальней сторонах. Хорошая настройка не требует идеально одинакового тона по всему листу: важно, чтобы ячейки распознавались, а тонкие штрихи не исчезали в тени и не превращались в белые выжженные участки.

Когда результат вас устраивает, отметьте положение лампы и отражателя небольшими кусочками малярной ленты на столе. Снимите схему сбоку, чтобы быстро восстановить её после перерыва. При серийной съёмке возвращайте панель к этим отметкам и проверяйте один тестовый кадр до того, как заполните весь шаблон. Даже небольшое смещение близкого отражателя может заметно изменить заполнение.

Слишком близкая панель часто делает тёмную сторону светлее, но создаёт новую проблему: её край попадает в кадр, отражение становится пятнистым или светлая часть листа перестаёт выглядеть естественно. Отодвиньте панель и оцените переход снова. Если отражатель стоит слишком далеко, разница между тестовыми кадрами будет едва заметна. Подвиньте его ближе небольшими шагами или увеличьте площадь белой поверхности, направленной на лист.

Посмотрите также на равномерные участки бумаги, а не только на линии. Если отражатель меняет светлую и тёмную зоны по-разному, попробуйте поднять его или развернуть так, чтобы вся панель участвовала в отражении. Маленький лист, поставленный ребром, может осветить узкую полосу, тогда как широкая панель вернёт свет сразу на большую часть стороны.

Перед перестановкой света исключите геометрическую причину. Если лист немного выгнулся, его дальний край может оказаться дальше от лампы или отражателя и одновременно изменить угол к камере. Прижмите края безопасными грузиками за пределами заполненных клеток и переснимите тест. Если затемнение перемещается вместе с ближним или дальним краем бумаги, проверьте положение листа; если остаётся на той же стороне стола, вероятнее всего, дело в схеме освещения.

Для небольшого шаблона начните с панели размером примерно с затемнённую область или немного больше. Если белой поверхности мало, отражённый свет может лечь узким пятном и подчеркнуть разницу между освещённой и неосвещённой частью. Увеличьте панель или отодвиньте её: более крупная поверхность с расстояния часто даёт более плавное заполнение. Следите, чтобы отражатель не заслонял камеру и не закрывал источник от листа. В тесном месте закрепите панель вертикально на коробке или стопке книг и сделайте один пробный кадр до окончательной фиксации.

Не оценивайте успех по максимальной яркости одной ячейки. Важнее, чтобы в разных частях листа оставались различимыми контур и внутренние просветы букв. Если ручка оставила едва заметные светлые штрихи, проверьте их отдельно вблизи; если заливка стала равномернее, но линии слились с бумагой, ослабьте отражение. Для отбора снимков держите рядом исходный кадр и вариант с отражателем и сравнивайте одни и те же зоны при одинаковом увеличении.

Матовая белая поверхность обычно предсказуема в домашнем рабочем месте. Серебристую панель или фольгу используйте только после теста: они направляют отражение иначе и могут создать небольшой очень яркий участок. Если отражателя под рукой нет, чистая белая крышка коробки или лист плотной бумаги подойдут для первой проверки. Не заменяйте белую панель зеркальной металлической упаковкой без тестового кадра.

Симптом — что проверить:

Да, если лист достаточно большой и его можно устойчиво закрепить. Несколько листов можно сложить вместе, чтобы панель держала форму. Проверьте, что поверхность чистая и матовая: тонкая бумага иногда просвечивает или меняет положение от потока воздуха.

Направьте белую поверхность к лампе и к затемнённой стороне шаблона. Встаньте сбоку и мысленно проведите линию от источника через панель к листу. Если панель обращена к стене или закрыта предметами, она не сможет вернуть свет на рабочую область.

Если дополнительный свет заметно меняет цвет или яркость листа, выключите его либо сначала стабилизируйте освещение. Для сравнимых кадров полезно убрать переменные источники. Затем сделайте тест: отражатель должен менять уровень заполнения, а оттенок бумаги должен оставаться близким к исходному.

Для такого кадра зеркало обычно слишком направленно отражает свет и может создать яркое пятно. Матовый белый материал возвращает свет мягче и проще контролируется. Если у вас только зеркало, не направляйте солнечный луч прямо на лист и внимательно проверьте тестовый кадр.

Проверьте препятствия между лампой и листом, затем убедитесь, что сама панель освещена и направлена на нужную сторону. Если затемнение связано с углом листа, складкой или неровной поверхностью, сначала выровняйте лист. При резком локальном затемнении одной панели недостаточно.

Да, но важны размер и дистанция. Узкая панель может осветить только полосу, поэтому используйте большую белую поверхность или перемещайте её между отдельными кадрами. При съёмке по частям записывайте положение панели так же, как масштаб и порядок кадров.

Белый отражатель помогает заполнить тёмную сторону шаблона светом одной лампы и сохранить одно направление теней. Начните с матовой белой панели напротив источника, меняйте только её положение и сравнивайте тестовые кадры при одной экспозиции. Когда свет станет достаточным для чтения штрихов, зафиксируйте схему и снимайте серию. Затем можно загрузить изображение в Fontgenerator и продолжить работу над рукописным шрифтом.
