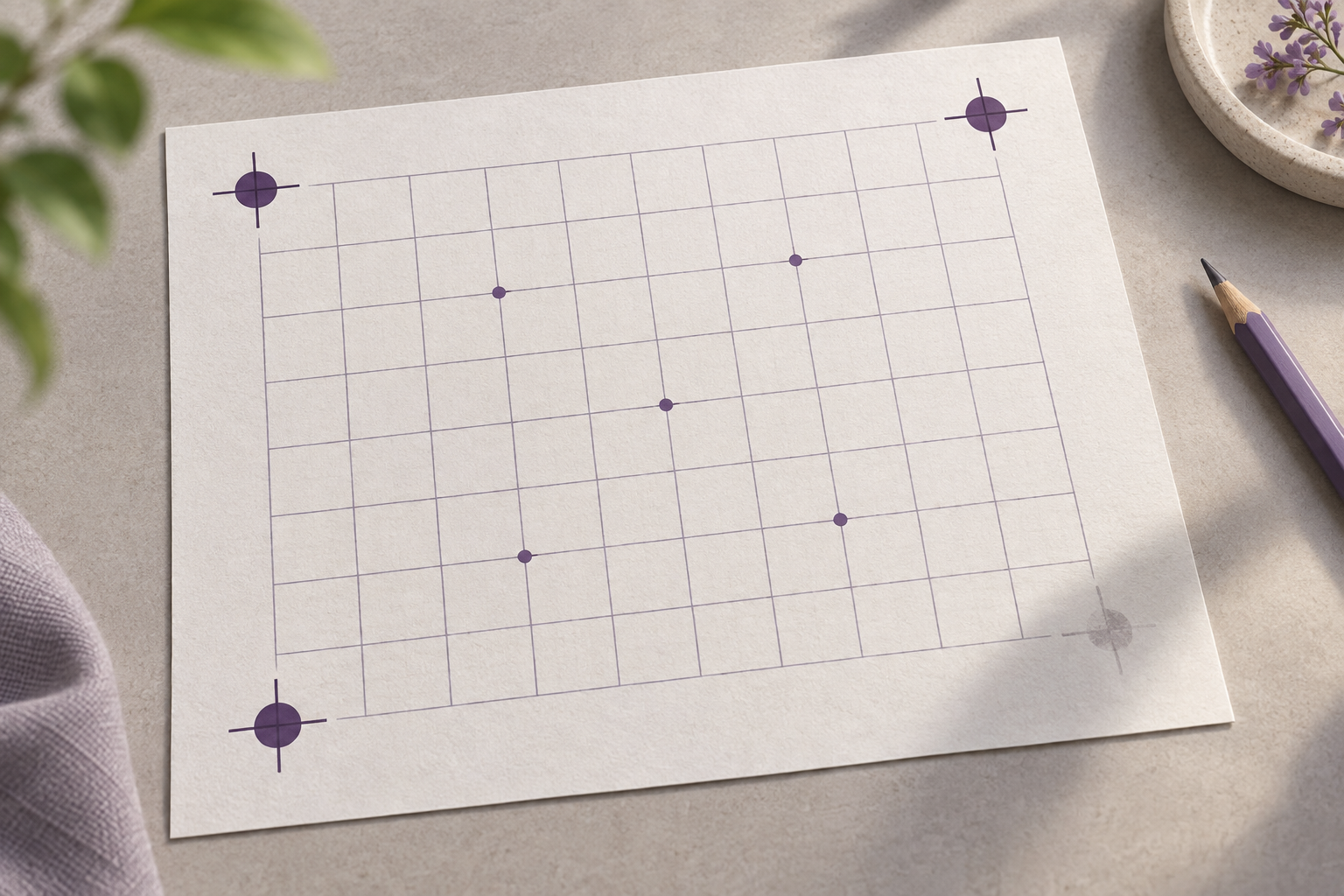

Одна угловая метка шаблона не читается: как проверить сетку по остальным ориентирам

Если одна угловая метка на фото шаблона не читается, нельзя просто дорисовать её в предполагаемом месте и сразу нарезать буквы. Сначала нужно установить, какие другие геометрические опоры сохранились, проверить рисунок сетки и оценить, достаточно ли данных для устойчивого пересчёта координат. В этой статье — порядок проверки, признаки ненадёжного восстановления и безопасный способ продолжить работу.

Угловые метки задают системе обработки связь между изображением листа и координатами шаблона. По ним обычно определяют поворот, масштаб, сдвиг и перспективное преобразование. Когда один ориентир повреждён, закрыт пальцем, обрезан рамкой кадра или потерял контраст, программа может принять за него другой тёмный объект либо продолжить расчёт по неполному набору данных.

Последствие не всегда выглядит как очевидный сбой. Первые буквы в центре листа могут выглядеть ровно, а у края вырезки постепенно сместятся, растянутся или потеряют часть штриха. Особенно трудно заметить ошибку, если в шаблоне много пустых клеток или буквы стоят далеко от их границ. Поэтому правильный вопрос — не «где дорисовать угол», а «какие независимые наблюдения подтверждают положение всей сетки?»

Разные дефекты требуют разного решения. Осмотрите исходное изображение, а не только уже обрезанный и очищенный вариант. Обработка контраста, удаление фона и бинаризация могут убрать тонкие части метки, которые ещё присутствуют в исходнике.

Разделите ситуацию на три случая:

Если можно переснять шаблон, сделайте это до ручной коррекции. Положите лист ровно, включите равномерный свет и оставьте вокруг него поля, чтобы все четыре угла попали в кадр. Повторная съёмка исходного листа обычно надёжнее, чем попытка компенсировать недостающие данные постфактум.

Ищите не просто тёмные пятна, а независимые признаки, которые можно связать с геометрией самого шаблона. Подойдут сохранившиеся угловые метки, чёткие пересечения линий сетки, граница печатного поля или известные контрольные точки. Важна их распределённость: несколько опор, скученных около одного угла, хуже описывают весь лист, чем точки, покрывающие разные стороны.

Проверьте по порядку:

После этого сопоставьте наблюдения с ожидаемой схемой строк и столбцов. Повторяющийся шаг клеток — полезный контроль, однако сетку нельзя считать идеально регулярной только потому, что так задумана печать: бумага могла деформироваться, а печать — исказиться.

Три видимые угловые метки не означают, что четвёртую можно надёжно вычислить в любом случае. Результат зависит от модели преобразования, формы шаблона и доступных дополнительных точек. Например, перспективное преобразование плоского листа требует полного набора независимых ограничений; догадка о четвёртом угле без проверки может дать правдоподобную картинку, но ошибочные координаты на противоположной стороне.

Различайте две задачи. **Грубая ориентация** отвечает на вопрос, где верх, низ, лево и право. **Калибровка сетки** должна привязать конкретные строки и столбцы к координатам изображения с достаточной точностью для вырезания. Контур листа может помочь с первой задачей, но для второй нужны наблюдения внутри сетки и по всей её площади.

Хорошая оценка опирается на точки, которые не участвовали в первоначальном расчёте. Например, если сетку восстановили по угловым меткам и нескольким линиям, проверьте положение ещё нескольких пересечений в центре и у противоположного края. Если остаточное расхождение растёт в одном направлении, преобразование не описывает снимок. Не скрывайте это расхождение дополнительной ручной подгонкой одной буквы.

Остановитесь и переснимите лист, если сохранившиеся точки находятся почти на одной линии, все они собраны в одной части кадра, сетка размыта или деформирована локально, а контрольные пересечения не совпадают. В этих условиях координаты недоопределены либо слишком чувствительны к ошибке измерения. Лучше сохранить исходный файл и отметить проблему, чем выпускать пакет вырезок, точность которого нельзя проверить.

Создайте рабочую копию изображения и сохраните неизменённый оригинал. Не применяйте к единственному экземпляру автоматическую обрезку, перспективную коррекцию или очистку фона. Запишите границы видимой области листа и отмечайте положение каждой надёжной метки и контрольного пересечения.

Сверьте форму, размер и ожидаемое положение каждого маркера с самим бланком. Не принимайте за маркер точку над буквой, пятно от сканера, угол рамки или фрагмент пересекающегося штриха. Если сомневаетесь, пометьте опору как ненадёжную, а не как найденную.

Используйте доступные метки вместе с видимыми узлами сетки и известной структурой шаблона. Если программа предлагает режим восстановления по неполным опорам, проверьте, какие именно точки она использовала и какие предположения сделала. Названия вроде «автоисправление» не объясняют модель расчёта и не заменяют контроль результата.

Посмотрите на контрольные пересечения, которые не использовались при настройке. Сверьте центр сетки, дальние края и промежуточные строки. Если преобразование сходится в одном углу, но расходится в другом, не начинайте массовую нарезку.

Выберите крупную букву у каждого края, знак с тонким штрихом и пустую клетку рядом с заполненной. Убедитесь, что границы не срезают буквы, соседние ячейки не захватываются, а пустые места не меняют порядок символов. Эта выборка выявляет проблемы, которые не видны на наложении только по сетке.

Запишите, какой ориентир отсутствовал, что использовалось вместо него и какие контрольные точки прошли проверку. Если часть сетки остаётся сомнительной, отметьте конкретные строки или столбцы и исключите их из пакетной обработки до повторной съёмки.

Представим фото листа, где три угловые метки видны, а четвёртая частично закрыта скрепкой. В центре есть несколько чистых пересечений сетки, но около закрытого угла линии скрыты бликом. Первое действие — не продолжать контур метки от видимого фрагмента. Такая экстраполяция показывает только предполагаемую форму, а не подтверждённый центр ориентира.

Сначала проверьте исходное фото и уберите скрепку, если лист ещё доступен. Если повторная съёмка невозможна, оцените оставшиеся три метки и видимые сеточные узлы. Сделайте предварительное преобразование, затем сравните предсказанные положения независимых пересечений в центре и у дальних границ. Если контроль совпадает по всему листу, тестовые вырезки сохраняют поля, а порядок клеток согласуется с картой, можно обработать проверенную область с пометкой о восстановлении.

Если же контрольные узлы у закрытого угла нельзя проверить, точность этой части не подтверждена. Не распространяйте уверенность центральных вырезок на весь лист: временно пропустите сомнительные клетки или переснимите шаблон. Это сохраняет уже проверенные данные и не превращает предположение в незаметную систематическую ошибку.

**Дорисовать недостающий угол «по симметрии».** Кадр мог быть снят под углом, а лист или его печатная область могли деформироваться. Симметрия макета не является доказательством координат на снимке.

**Считать три угловые метки достаточными сами по себе.** Число меток не говорит, хватает ли данных для выбранного преобразования. Нужны дополнительные ограничения и проверка точек, не участвовавших в подгонке.

**Проверить только центральные клетки.** Ошибка привязки часто накапливается к краю. Контроль должен охватывать всю рабочую площадь, особенно сторону с потерянной опорой.

**Исправить сетку до изучения исходника.** Автоматическая очистка может удалить тонкий фрагмент ориентира. Сохраняйте исходное изображение и сравнивайте его с каждым обработанным вариантом.

**Обработать весь лист, потому что первые вырезки выглядят хорошо.** Локально аккуратный результат не подтверждает правильность дальних рядов. Начните с небольшой выборки из разных областей.

**Не оставить отметку о ручной коррекции.** Без заметки следующая проверка не поймёт, где измерение, а где предположение. Фиксируйте решение рядом с набором вырезок.

Иногда можно, если сохранились другие распределённые по листу ориентиры и сеточные пересечения, а их соответствие шаблону известно. Одного предположения о положении угла недостаточно. Сначала восстановите предварительную геометрию и проверьте её на независимых узлах по всей площади.

Не всегда. Для плоского перспективного преобразования нужны достаточные независимые ограничения; одна лишь тройка углов не определяет четвёртую точку без дополнительной информации о сетке или границах. Если условия расчёта неясны, проверяйте контрольные пересечения, а при сомнении переснимайте лист.

Используйте проверяемые точки, связанные с шаблоном: узлы сетки в разных частях листа, другие маркеры и при необходимости подтверждённые границы печатного поля. Не заменяйте ориентир случайным пятном или симметричной точкой без измерения.

Сохраните исходное изображение и определите, какая часть контура действительно различима. Фрагмент может подтвердить расположение маркера, но не обязательно позволяет точно определить его центр. Используйте дополнительные геометрические опоры и проверьте независимые узлы сетки.

Не обязательно, если часть листа можно надёжно проверить, а неопределённые клетки удаётся отделить. Обрабатывайте только подтверждённую область, отмечайте сомнительные ряды и не переносите точность одной зоны на весь лист.

Пересъёмка предпочтительна, когда оставшиеся опоры скучены, сетка размыта или деформирована, контрольные точки не сходятся либо качество вырезок у повреждённого угла нельзя оценить. Чёткий кадр с четырьмя видимыми углами снижает неопределённость до извлечения букв.

Потерянную угловую метку следует считать недостатком данных, а не приглашением угадать координату. Используйте сохранившиеся ориентиры, проверяйте предварительную сетку на независимых узлах в разных частях листа и ограничивайте обработку теми зонами, где точность подтверждена. Если независимой проверки нет, переснимите шаблон или отложите сомнительные клетки. Для следующего проекта можно создать собственный шаблон рукописного шрифта на Fontgenerator.
