Пантограф Бентона: как рисунок буквы превращали в стальной пуансон

Пантограф Линна Бойда Бентона переносил увеличенный рисунок буквы на стальную заготовку пуансона в уменьшенном масштабе. Резец снимал металл, пока на торце не появлялся контур будущей литеры. Это ускорило подготовку однотипных пуансонов для механического набора, но не отменило работы над рисунком: мастер должен был учитывать масштаб, зеркальность и поведение штрихов после уменьшения.

Пуансон — стальной стержень с рельефным зеркальным знаком на торце. Его вдавливали в более мягкую медь, чтобы получить матрицу; из матрицы отливали печатные литеры. Для одной гарнитуры требовалось много знаков, а для каждого размера — свой комплект. Если пуансон изнашивался или ломался, его приходилось восстанавливать, иначе нельзя было поддержать запас одинакового набора.

До механического резания мастер вырезал пуансон вручную. Это требовало устойчивого навыка: надо было сформировать не только внешний силуэт, но и глубину, боковые стенки и чистые углы маленького рельефа. В патенте 1885 года Бентон прямо описывал прежнюю работу как медленную и трудоёмкую, доступную людям с редким мастерством. Его машина задумывалась для экономии времени и труда, равномерности результата и упрощения переноса крупного рисунка на маленькую заготовку.

История машины важна именно как этап производства литер. Это не наборная машина вроде линотипа и не устройство, которое сразу отливает шрифт. Пантограф помогал изготовить инструмент, из которого уже делались матрицы и литеры. Понимание этой цепочки помогает не смешивать дизайн буквы, производство пуансона, отливку шрифта и последующий набор строки.

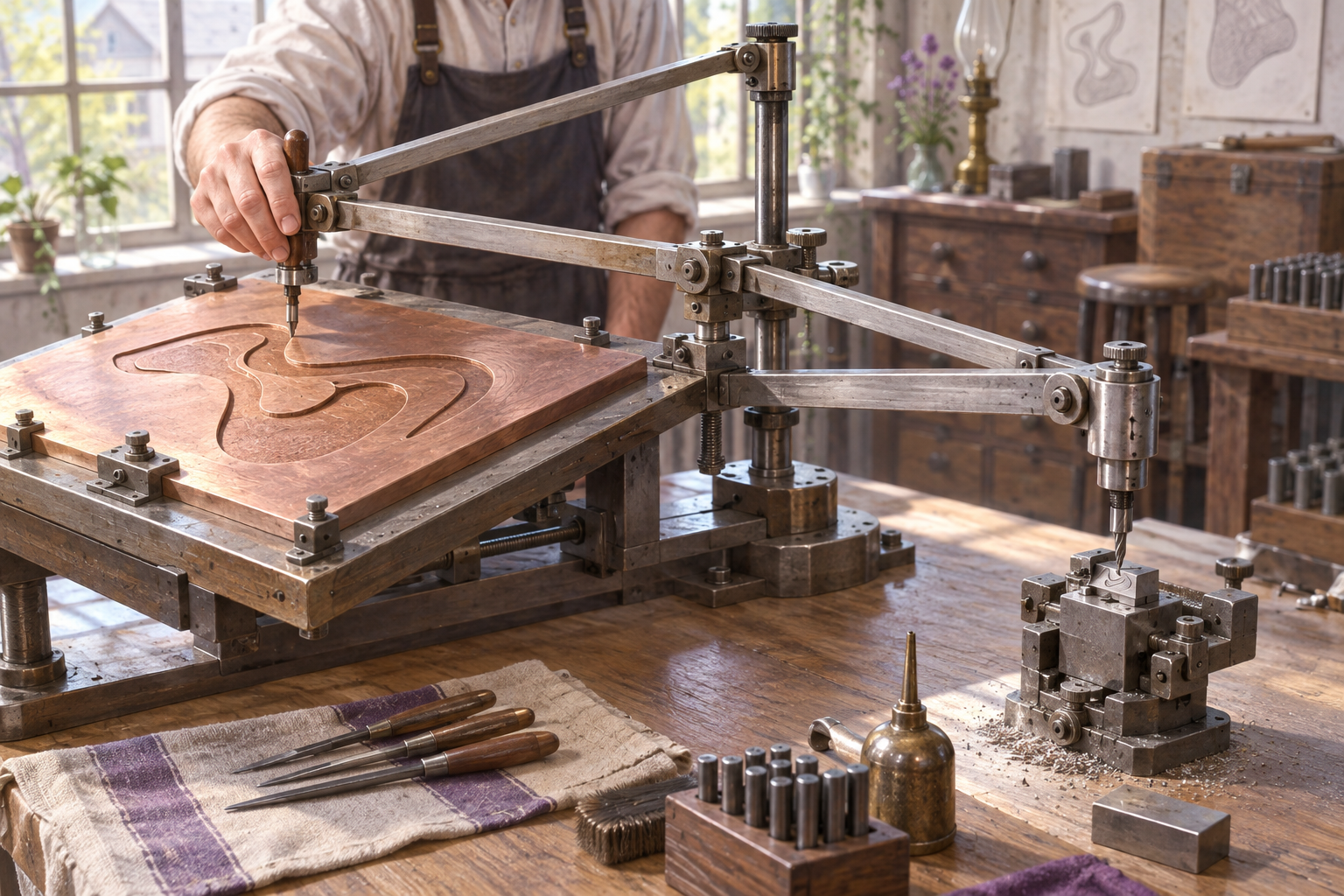

У машины было две связанные части. Оператор вёл щуп по контуру увеличенного образца; движение передавалось режущему инструменту, который вращался и снимал металл с заготовки. Патент Бентона описывает раму на карданном соединении, держатель заготовки, вращающийся резец, стол для образца и индексный стержень с наконечником для его обведения. Геометрия рычагов и настройка расстояния задавали соотношение между пройденным щупом контуром и ходом резца.

Практически это означало, что мастер мог обвести крупную форму рукой, а режущая головка повторяла её меньше. За один проход буква не возникала сразу: резец проходил по близким траекториям, постепенно убирая материал и формируя боковой рельеф. В патенте есть сменные наконечники-следящие элементы и регулировки, связанные с расстоянием реза от лица знака и глубиной обработки. Это не «копировальный станок» в современном бытовом смысле: правильная установка шаблона, заготовки и резца оставалась частью работы.

Увеличенный шаблон давал мастеру удобную поверхность, чтобы очертить знак в нормальном направлении чтения. Машина затем уменьшала его и обращала для пуансона. Патент подчёркивает оба преобразования — reduction and reversal — как часть конструкции, а не как случайный побочный эффект. Для изготовителя это было существенно: не нужно было рисовать миниатюрную зеркальную букву от руки, чтобы получить правильно читаемую литеру после цепочки «пуансон — матрица — отливка».

Пантограф связывал несколько масштабов: рисунок на шаблоне, режущий след на металле, отпечаток с матрицы и, наконец, строку на бумаге. В музейном описании машины Pierpont, созданной Monotype Corporation в 1951 году, процесс показан как последовательное снятие материала со стального пуансона до уменьшенной версии знака на медном образце. В той же коллекции указано, что машина могла готовить пуансоны для размеров от 4 до 72 пунктов. Эти характеристики относятся к конкретному оборудованию, а не ко всем машинам Бентона.

Механическое уменьшение решало повторяемую геометрическую задачу. Если увеличить шаблон и перенести его в одинаковом отношении, ширина, высота и положение элементов повторяются предсказуемее, чем при изготовлении каждой копии вручную с нуля. Машина также позволяла менять масштаб настройки. Поэтому один крупный рисунок мог служить основой для нескольких размеров, хотя в реальном шрифтовом производстве нередко использовали разные шаблоны или корректировки.

Здесь появляется ограничение простого масштабирования. Тонкий штрих, который ясно виден на крупном шаблоне, может стать слишком слабым после уменьшения; маленький просвет — закрыться после отливки и печати; округлая форма — выглядеть оптически меньше соседней. Увеличение или уменьшение по линейке не учитывает ни зрительное восприятие, ни свойства печатного материала. Поэтому технологическая машина могла повторить движение, но решение о том, как должна выглядеть буква в конкретном размере, оставалось задачей дизайнера и гравёра.

Размерные версии шрифта часто отличаются не одной высотой. У мелкого текста могут быть более открытые просветы и прочные штрихи, чтобы детали не исчезали в печати. Крупный набор может позволить более тонкие элементы и тесные пропорции. Машинное уменьшение давало отправную геометрию, но не гарантировало удачную оптическую версию.

В патенте Бентона перечислены регулировки, включая изменение длины индексного стержня для воспроизведения образцов в разных масштабах и последовательность проходов с различными наконечниками. Это техническое описание не следует превращать в утверждение, что машина сама исправляла рисунок под каждый размер. Она переносила геометрию по заданным настройкам. Если нужен иной характер штрихов, межбуквенных пропорций или мелких деталей, необходимы отдельный шаблон либо последующая ручная доводка.

В этом смысле пантограф — предшественник цифрового масштабирования только в узком отношении: он делал управляемую геометрическую трансформацию. Он не был цифровым контурным редактором и не хранил независимые версии начертаний. Современный файл может содержать несколько мастеров или вариативные оси; физический пуансон требовал материального инструмента и производственной последовательности. Аналогия полезна, чтобы понять принцип переноса, но не должна скрывать различия.

В начале XX века Франк Пирпонт переработал конструкцию для Monotype. Музейная карточка Science Museum Group сообщает, что в 1907 году на фабрике в Солфордсе установили сконструированные Пирпонтом машины наряду с устройствами Benton-Waldo; по музейной оценке, они изготовляли за то же время в восемь раз больше пуансонов и работали с более точными допусками при менее специализированном труде. Это относится к сравнению конкретных машин того периода, а не к универсальной производительности всех мастерских.

Важно видеть, что автоматизация развивалась по слоям. Сначала механизировали перенос рисунка и резание пуансона; далее пуансон формировал матрицу, а наборные машины использовали матрицы для отливки и сборки текста. Для механического набора потребовалось гораздо больше одинаковых рабочих элементов, а значит, производство инструмента стало самостоятельным ограничением. Пантограф ускорил один критический участок цепочки, но не отменил ни отливку, ни набор, ни корректуру.

Сегодня о технологии можно думать как о предке производственного файла: у дизайнера есть мастер, система преобразования и результат, который нужно проверить в целевом размере. Различие в том, что тогда преобразование происходило в металле, а ошибка могла испортить заготовку и потребовать повторного прохода. В цифровой работе можно быстро сравнить варианты на экране, но тот же вопрос остаётся: выглядит ли буква правильно после масштабирования и в реальном применении? Если вы делаете рукописный шрифт в Fontgenerator, полезно проверять не только крупные образцы, но и наборы мелкого размера — тонкие штрихи и просветы должны оставаться различимыми.

Сначала ищите рабочую пару: щуп или палец, следующий по образцу, и режущую головку с заготовкой. Не путайте её с пантографом для увеличения рисунка, гравировкой клише или машиной для прямой обработки матрицы. Название «пантограф» описывает принцип передачи движения, а не единственную конструкцию: патентная машина Бентона и более поздняя машина Пирпонта различаются.

Затем определите, что именно лежит на столе: печатный рисунок, рельефная модель, пуансонная заготовка или уже готовая матрица. Направление изображения важно: для пуансона конечный рельеф должен быть обращённым, поэтому правильное «как на бумаге» и правильное «на стали» — разные состояния знака. Наконец, смотрите на масштабную настройку, сменные держатели и дополнительные инструменты: детали показывают, для каких размеров и этапов машину перенастраивали.

Если подпись к фотографии обещает, что «одним шаблоном создавали любые размеры», проверьте, не говорит ли источник лишь о возможности уменьшения. Серийное производство и оптическая коррекция — не одно и то же. Для истории шрифта полезнее фиксировать, что машина могла переносить, какие настройки она имела и какой этап производственной цепочки обслуживала.

Называть его линотипом или монотипом. Пантограф производил пуансон; наборная машина использовала другие механизмы для формирования строк или отдельных литер.

Считать, что станок вырезал готовую букву сразу. Он постепенно снимал металл и делал рабочий рельеф инструмента. Между ним и отпечатком стояли матрица и процесс отливки.

Представлять уменьшение как оптическую коррекцию. Передача контура сохраняет заданное соотношение размеров, но сама по себе не утолщает штрих и не раскрывает маленький просвет.

Переносить параметры одной модели на весь класс машин. Патент 1885 года, машина Pierpont 1907 года и конкретный экспонат 1951 года относятся к разным конструкциям и периодам.

Путать обратную ориентацию инструмента с ошибкой чертежа. Знак на пуансоне должен дать правильный отпечаток через матрицу; зеркальность — часть технологии.

Это механический станок для переноса увеличенного рисунка на стальную заготовку пуансона в уменьшенном масштабе. Оператор обводил образец щупом, а связанный резец снимал материал с заготовки. Полученный пуансон затем использовали, чтобы сделать матрицу для отливки печатных литер.

Пуансон — твёрдый стальной инструмент с рельефным зеркальным знаком. Его вдавливают в более мягкий металл, чтобы сформировать матрицу с углублением. Матрица уже служит формой для отливки литеры, которая после установки в строку даёт нормальное изображение на бумаге.

Крупный шаблон облегчал ручное ведение щупа и позволял задавать контур в удобном масштабе. Конструкция передавала это движение режущему узлу с уменьшением и обращением ориентации, чтобы получить нужную форму на пуансоне. Сам патент Бентона 1885 года прямо описывает крупный образец и редукцию.

Механизм можно было настроить на разные масштабы, но это не гарантировало одинаково удачный рисунок во всех кеглях. Мелким буквам могут требоваться более открытые просветы и прочные штрихи, крупным — другие пропорции. Для корректировки использовали дополнительные шаблоны и настройки; результат проверяли как печатный знак.

Нет. Он изготавливал пуансон — часть инструментальной цепочки. После него создавали матрицу, а затем отливали отдельные металлические литеры или элементы для наборной машины. Пантограф ускорял подготовку инструмента, а не заменял все стадии производства.

Сверьте дату, производителя и назначение. Патент Линна Бойда Бентона выдан в 1885 году; музейный экземпляр Pierpont изготовлен Monotype в 1951 году и отражает позднюю модификацию технологии. Не приписывайте параметры экспоната 1951 года ранней модели без отдельного свидетельства.

Он показал идею управляемого переноса контура с изменением масштаба. В цифровой типографике похожая геометрическая операция выполняется вычислением координат, но цифровой файл может содержать отдельные мастера и специальные поправки для разных размеров. Поэтому историческая аналогия объясняет принцип, но не равенство технологий.

Пантограф Бентона изменил изготовление пуансонов: вместо полностью ручного вырезания каждый контур можно было вести от крупного шаблона к уменьшенному стальному инструменту. Машина принесла управляемую повторяемость и ускорила производство литер для механического набора, при этом рисунок букв по-прежнему требовал настройки и проверки в конечном размере. Если вы создаёте собственный шрифт, проверьте его в маленьком тексте и на печатной пробе: масштабирование не заменяет оптическое решение. Начать можно с Fontgenerator.
