Шкала кофемолки: как разместить цифры, деления и метку помола

Шкала ручной кофемолки должна помогать быстро повторить настройку, а не заставлять владельца угадывать, к какой цифре относится указатель. Для этого цифры, промежуточные деления и подвижная метка должны образовывать понятную систему на круглой поверхности. Ниже разберём, как спроектировать такую разметку, проверить её на корпусе и не обещать точность, которой сама шкала не обеспечивает.

У круглого регулятора могут быть разные роли: отметки показывают положение колеса, условный диапазон настройки или шаги от закрытого положения. Внешне эти шкалы похожи, но подписи для них нужны разные. Прежде чем рисовать цифры, запишите, что должен понять человек: найти исходную точку, повернуть регулятор на несколько шагов или сохранить собственное удачное положение.

Шкала сама по себе не измеряет размер частиц и не гарантирует одинаковый результат на разных кофемолках. На помол влияют конструкция, состояние жерновов, зёрна и способ приготовления. Поэтому не подписывайте деления словами «эспрессо» или «фильтр» как универсальную настройку, если конкретная модель не проверена в этих режимах. Нейтральная нумерация помогает повторить положение, не превращая ориентир в обещание результата.

Составьте короткое описание в одну фразу, например: «Владелец может вернуть колесо к записанному делению». Эта задача подскажет, что должно быть заметно первым. Если же шкала нужна для демонстрационного макета или учебного проекта, прямо отделите условные числа от реальной калибровки устройства.

Необязательно подписывать каждое деление. Когда числа стоят слишком часто, они превращаются в плотное кольцо и конкурируют с маленьким указателем. Выберите несколько опорных значений, между которыми человек сможет оценить промежуточное положение. Промежуточные штрихи показывают шаг, но не требуют отдельного чтения.

Нарисуйте сначала пустую дугу и отметьте начальную и конечную точки шкалы. Затем расположите только крупные числа и проверьте, как они читаются по порядку. Для круговой разметки важен переход через верхнюю точку: если ряд начинается там, число может оказаться вверх ногами. На регуляторе, который вращают рукой, часто удобнее поворачивать только шкалу, сохраняя цифры ориентированными к читателю; другой вариант — размещать числа по касательной, если это не ухудшает чтение.

Для эскиза используйте условную последовательность, например 0, 4, 8 и 12, а промежуточные значения обозначьте короткими штрихами. Это только пример структуры, не рекомендация по диапазону или шагу для кофемолки. Фактические числа и интервалы следует брать из документации конкретной модели или из проверенной схемы, если устройство действительно калибруют.

На шкале есть три разных типа сигнала. Опорное число сообщает значение, штрих показывает положение на дуге, а указатель показывает, где находится подвижное колесо. Если все три элемента одинаково толстые и заметные, взгляд не понимает, с чего начать.

Удобно задать ясную иерархию: числа получают самый заметный текстовый размер; основные штрихи отличаются длиной или толщиной; указатель имеет отдельную форму и контраст. Не делайте указатель просто ещё одной риской той же длины, что деления. Треугольник, короткая стрелка или окно на подвижном кольце могут работать по-разному — выберите один вариант и проверьте, не путается ли он с началом шкалы.

Оставьте вокруг цифр достаточно свободного пространства. Круговая композиция часто выглядит свободной на плоском макете, но после нанесения на узкое кольцо буквы визуально сближаются с соседними штрихами. Уменьшайте число подписей прежде, чем сжимать буквы или делать их слишком тонкими.

На круглом регуляторе расстояние между центрами меток зависит от радиуса. При равном угловом шаге внешняя дуга даёт больше места, чем внутренняя. Поэтому близко поставленные подписи могут казаться тесными у маленького центрального кольца, хотя в плоском редакторе интервалы выглядят равномерными.

Сначала задайте положения штрихов на окружности, затем расположите подписи так, чтобы их центры визуально относились к нужным опорным рискам. Не выравнивайте цифру по одному краю: у «1» и «8» разные боковые поля, и такое выравнивание даёт неровный ритм. Для пары чисел вроде 1 и 10 ориентируйтесь на середину видимой надписи и затем проверьте расстояние до соседних элементов.

Если цифры стоят по кругу, выберите правило их поворота. Можно оставить их горизонтальными и радиально центрировать, повернуть по касательной или повторять ориентацию корпуса. Важна последовательность: смешение правил на одной шкале выглядит случайным. Проверьте также нижнюю дугу, где вертикально перевёрнутые цифры обычно читаются хуже.

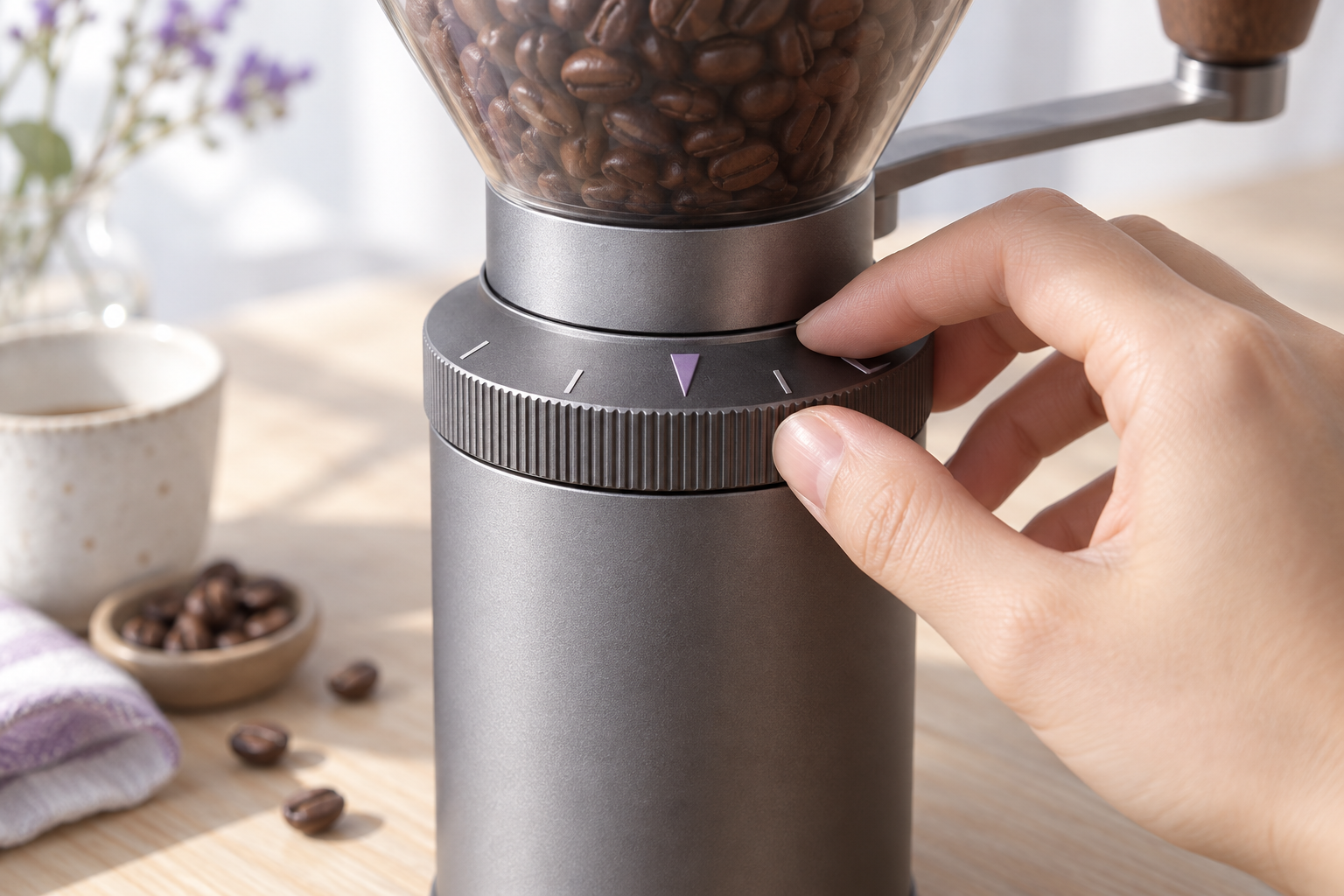

Положение указателя должно оставаться заметным, когда человек держит корпус. Подвижное кольцо может закрывать часть цифры, а большой палец — перекрывать целую зону. Сделайте макет в масштабе, нанесите его на бумажную ленту или временную наклейку и прокрутите регулятор так, как им пользуются обычно. Посмотрите, не попадает ли палец на критическое значение.

Проверьте шкалу при обычном освещении и под тем углом, с которого её читают. Блестящая поверхность способна давать отражение, а матовая — менять видимость тонких штрихов. Это не повод заранее увеличивать контраст до максимума: сначала отделите проблему поверхности от проблемы рисунка. В макете можно попробовать более широкий штрих, изменить цвет указателя или сместить подпись в свободную зону.

Для ручной кофемолки особенно полезна проверка одной рукой. Человек может придерживать корпус, вращать кольцо и одновременно смотреть на отметку. Если чтение требует отпускать регулятор и долго ловить угол, упростите систему: сократите подписи, сделайте начало шкалы очевидным и добавьте тактильно или визуально различимый ориентир, если конструкция это позволяет.

Цифры должны различаться в нужном размере: 3 не должна сливаться с 8, а 0 — с указателем или круглым отверстием. Проверьте их в фактическом масштабе, а не только при увеличении на экране. Если создаёте собственный рукописный шрифт, начните с цифр, которые реально попадут на шкалу, и сравните их рядом в последовательности, а не по одному символу.

Не компенсируйте тесную шкалу чрезмерно сжатым межбуквенным интервалом. Двузначное число — единый элемент, но его цифры не должны выглядеть как случайная пара. Сначала отрегулируйте размер и положение всей подписи, затем небольшими шагами меняйте внутренний интервал. Между числом и ближайшим штрихом оставьте отдельный зазор, чтобы они не слипались при печати или гравировке.

Если кроме чисел нужны короткие обозначения вроде «закрыто», «открыто» или «старт», подумайте, действительно ли они добавляют информацию. Текст может отнять место у цифр и сделать шкалу менее понятной. Часто достаточно одной подписи начала или направления; длинное пояснение лучше вынести в инструкцию, а не оборачивать вокруг кольца.

Соберите пробный вариант в масштабе 1:1. Распечатайте его или нанесите временным способом на макетный круг нужного диаметра. Проверьте, где заканчивается окружность, как выглядит место стыка, и не уходит ли первая или последняя подпись под кромку. Для непрерывной наклейки оставьте технологический зазор в месте соединения, если его требует выбранный способ нанесения.

Попросите другого человека выполнить три действия: найти начальную отметку, установить заранее названное число и вернуться к нему после нескольких поворотов. Не подсказывайте расположение указателя. Отметьте, где он остановился, какие элементы перепутал и с какой стороны смотрел. Это проверка понятности конкретной разметки, а не точности помола.

После пробы внесите только те изменения, которые отвечают на наблюдаемую трудность. Если человек не замечает указатель — измените его форму или контраст. Если путает соседние числа — проверьте цифры и интервалы. Если не видит штрихи при обычном освещении — пересмотрите толщину и поверхность. Так легче не испортить уже работающие части шкалы.

Первая ошибка — подписать каждый штрих, даже если точность этих значений не подтверждена. Частая нумерация создаёт видимость точного прибора, хотя может быть только декоративной или ориентировочной разметкой. Вторая — считать все интервалы геометрическими и не смотреть на оптические различия цифр. Равные расстояния от краёв не всегда дают ровный визуальный ритм.

Третья ошибка — сделать указатель частью ряда штрихов. Тогда человек может принять его за значение или границу диапазона. Четвёртая — проверить круг только на плоском экране: корпус, пальцы и отражения меняют восприятие. Пятая — менять несколько параметров сразу. Если одновременно передвинуть числа, утолщить штрихи и изменить размер цифр, будет непонятно, что улучшило результат.

Нет, если пользователю достаточно находить несколько опорных положений и оценивать промежуточный шаг. Подписи каждому штриху уместны только тогда, когда такие значения действительно нужны и подтверждены для конкретной модели. Иначе частая нумерация перегружает маленькую окружность и создаёт необоснованное впечатление точности.

Универсального значения нет: оно зависит от размера кольца, начертания, способа нанесения и толщины штрихов. Сделайте пробу в масштабе 1:1 и оцените, различает ли человек подпись и метку при обычном угле обзора. Если они сливаются, сначала попробуйте изменить положение или длину штриха.

Только если эти подписи проверены для конкретной модели и не обещают одинаковый результат на другой кофемолке. Способ приготовления сам по себе не задаёт универсальное положение кольца. Для нейтральной шкалы безопаснее использовать условные числа и объяснить их значение в инструкции к устройству.

Единственного правильного способа нет. Горизонтальные цифры легче читать, но на маленьком кольце может не хватить места; касательная ориентация экономит ширину, но требует аккуратного выравнивания. Выберите правило, примените его ко всей окружности и отдельно проверьте нижнюю дугу.

Сделайте бумажный или временный макет полного размера и приложите его к корпусу. Попросите человека, который не видел эскиз, найти названное положение и вернуть к нему регулятор после поворота. Эта проба показывает понятность шкалы и расположение элементов, но сама по себе не проверяет калибровку помола.

Подойдёт, если цифры остаются различимыми в реальном размере и не теряют характер при выбранном способе нанесения. Сначала протестируйте пары, которые могут быть похожи, например 3/8 и 0/6, а также число с двумя цифрами. Создать и проверить собственный набор можно в Fontgenerator.

Хорошая шкала ручной кофемолки разделяет значение, деление и указатель, а интервалы оценивает по реальной круглой поверхности и в реальном хвате. Начните с задачи пользователя, затем проверьте полный макет в масштабе 1:1 и исправьте только замеченные трудности. Если для проекта нужен свой рисунок цифр, подготовьте их как единый набор и испытайте на самой шкале до финального нанесения.
