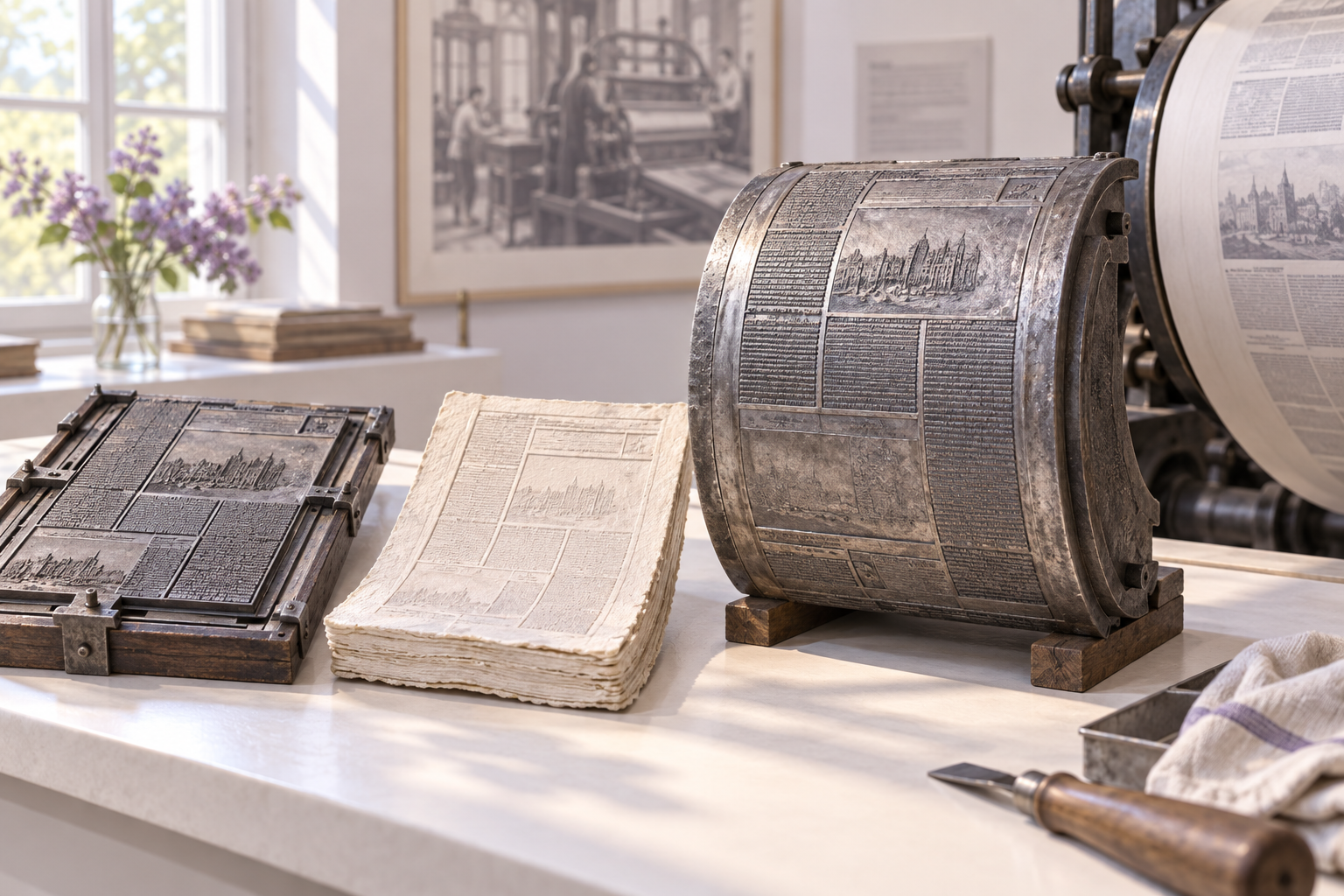

Стереотипная печатная форма: как из газетной полосы отливали изогнутую пластину

Стереотипная форма — это металлическая копия уже свёрстанной полосы, отлитая по матрице. Она позволяла оставить исходный набор свободным для другой работы и получить изогнутые пластины для ротационной газетной машины. Разберём, как готовили мат, зачем ему придавали форму полуцилиндра и как сегодня отличить матрицу от готовой пластины, если вы изучаете старую печатную продукцию или музейный предмет.

При высокой печати текст и иллюстрации сначала собирали в плоскую форму: литеры, пробельный материал и клише закрепляли в раме. С этой формы можно было печатать напрямую, пока она оставалась собранной. Но крупной газете требовались длинные тиражи, несколько печатных машин и повторное использование шрифтового материала. Если оставить набор в прессе, он занимал литеры и мог изнашиваться; если разобрать его сразу, повторный запуск требовал бы новой сборки.

Стереотипирование отделяло форму от этой дилеммы. С плоского набора снимали рельефную матрицу, а по ней отливали копию страницы из типографского металла. В пресс отправляли уже копию, а литеры исходной формы можно было разобрать и вернуть в работу. Если одна и та же полоса требовалась на нескольких машинах, с одной матрицы отливали несколько пластин. Музей печати в Мельбурне описывает этот процесс как способ получать повторяемые блоки с набранного текста или гравюры и при необходимости передавать один и тот же материал разным печатникам.

Это важно отличать от изготовления отдельной литеры. В словолитне пуансон и матрица служили для отливки множества одинаковых знаков. При стереотипировании матрица снималась не с буквы, а со всей готовой композиции страницы — вместе с пробелами, строками и клише.

В описаниях старой типографии легко перепутать названия, потому что «матрицей» называют несколько негативных форм в разных производственных процессах. Для газетного стереотипирования полезно держать простую последовательность:

На практике слово «матрица» могло употребляться и для мата, и для формы, от которой он получен. Поэтому при чтении каталога, инвентарной карточки или подписи сначала выясняйте, что именно описывается: гибкий негатив, плоская исходная форма или металлическая копия. Фраза «сняли мат с полосы» означает один этап; «отлили стереотип» — следующий.

Сначала полосу собирали и проверяли как обычный набор. В форму могли входить не только наборные строки, но и клише иллюстраций. Перед тиснением формы на мат особенно важно было зафиксировать композицию: после снятия отпечатка исправление опечатки уже затрагивало не только отдельную литеру в копии, а подготовку нового мата или корректировку всей цепочки.

Ранние бумажные маты собирали из тонкой бумаги: её притаптывали или простукивали в пробельные углубления специальной щёткой, затем добавляли более плотные слои. Позднее стали использовать готовые многослойные листы — флонги. Их увлажняли до нужной гибкости, накрывали мягкой прокладкой и прессовали на форме. Музей печати Мельбурна описывает как ручное формование тонкой бумаги, так и более поздний прессованный флонг.

Главная задача была получить мат, в котором отпечатались бы мелкие детали, но сама наборная форма не деформировалась. Для защиты литер при сильном прессовании вокруг набора применяли металлические ограничительные полосы — бейреры. Их след мог появиться на отлитой пластине как рамка. Мат снимали и просушивали; по одной наборной форме можно было подготовить несколько матов.

Подготовленный сухой мат помещали в литейную форму. В неё заливали типографский сплав, который заполнял углубления, оставленные выступающими литерами и клише. После охлаждения мат отделяли: на металлической стороне получалась обращённая к печати поверхность страницы. Отливку обрезали, выравнивали по высоте и готовили к креплению в печатной форме или на цилиндре.

Это не фотокопия страницы. Изображение переносилось через физический контакт: исходная рельефная поверхность формировала негативный рельеф в мате, а расплав повторял этот негатив уже в металле. Поэтому стереотип мог воспроизводить мелкие штрихи и точечный рисунок полутонового клише, если они присутствовали в исходной форме и мат их передал.

Музейный предмет сам по себе хорошо показывает, что «стереотип» — не абстрактный термин. В коллекции Science Museum Group хранится изогнутая свинцовая пластина первой полосы Daily Telegraph от 31 декабря 1985 года — последнего стереотипного выпуска газеты в манчестерской типографии Thompson House. После переезда производство перешло на рулонную офсетную печать. Это конкретный конец локальной производственной эпохи, а не дата исчезновения стереотипирования повсюду.

Ротационный пресс печатает, когда форма движется вместе с цилиндром. Плоскую наборную раму нельзя просто прижать к вращающемуся барабану: контакт был бы неполным и конструкция не выдержала бы работы. Изогнутая стереотипная пластина повторяла цилиндр, надёжно крепилась к нему и давала форме проходить под бумагой непрерывной лентой.

Именно сочетание копируемой формы и рулонной бумаги ускорило выпуск больших газет. Библиотека Конгресса США описывает пластину как тонкий металлический слой, отлитый с набранной формы и изогнутый для установки на цилиндр; это освобождало исходный набор от роли печатного инструмента. Сама технология не создавала текст быстрее: наборщик всё ещё должен был подготовить полосу. Она меняла следующий этап — позволяла превратить статичную страницу в форму, совместимую с быстрым ротационным прессом.

При этом не всякий стереотип был изогнутым. Плоские копии тоже применялись. Форма зависела от пресса и задачи: изогнутая пластина нужна для цилиндровой машины, а плоская могла использоваться в других печатных схемах. Поэтому по одному слову «стереотип» нельзя делать вывод, что перед вами газетная ротационная печать.

Если вы работаете с газетой, архивной фотографией или коллекционным образцом, цель не в том, чтобы по скану безошибочно назвать каждую машину. Сначала отделите наблюдаемые признаки от догадок:

Эта последовательность пригодится дизайнеру, который исследует визуальный язык старой газеты, редактору, готовящему комментарии к переизданию, и музейному сотруднику, описывающему находку. Она предотвращает типичную ошибку: назвать любую металлическую форму «матрицей» и потерять из виду, была ли это форма для отдельных литер, мат страницы или готовая отливка.

Стереотипирование разделило набор и печать на связанные, но уже не тождественные операции. Наборную форму можно было освободить после снятия мата. Печатный цех получал копию, которую можно было закрепить для работы на ротационной машине; издатель мог заказать несколько пластин по одному мату. Когда речь шла о газетном выпуске, такая независимость позволяла параллельно готовить разные страницы или печатать один и тот же материал на нескольких прессах.

У ускорения была цена: добавлялись изготовление и сушка мата, литьё, обработка края и монтаж. В горячей типографии поэтому производственный выигрыш зависел от масштаба и графика. Для короткой работы копирование могло быть лишним этапом; для крупного тиража или ротационного пресса оно решало задачу, которую нельзя было решить простым ускорением набора. Это хороший пример того, как новая технология меняет не внешний вид буквы, а передачу страницы между людьми и машинами.

Позже фотонабор, монтаж плёнки, офсетная форма и цифровой вывод заменили многие участки этой цепочки. Но логика промежуточной копии знакома и современному производству: оригинал сохраняют, а в печать передают форму, подготовленную для конкретной машины. Разница в том, что вместо бумажного мата и металлической отливки работают светочувствительные материалы, файлы и выводные устройства.

Нет. Наборная форма — исходная композиция литер и клише, собранная для печати. Стереотип — отлитая копия этой композиции, полученная через матрицу. Копия позволяла использовать пресс, не оставляя исходный набор в печатной машине.

Копия помогала освободить литеры для следующей работы, тиражировать одну полосу на несколько прессов и подготовить поверхность для цилиндровой ротационной машины. При больших газетных тиражах это связывало наборную комнату с печатным цехом без повторной сборки той же страницы.

Флонг — готовый многослойный материал для бумажного мата, который принимал углублённый отпечаток наборной формы. Затем по нему отливали металлический стереотип. В ранних процессах мат могли собирать вручную из бумаги; позже использовали подготовленный лист и пресс.

Изгиб повторяет поверхность цилиндра ротационной машины. Пластину крепили на барабане, который вращался и переносил изображение на движущуюся бумажную ленту. У плоской формы другая область применения, поэтому изгиб указывает на конкретную конфигурацию печати.

Надёжно — обычно нет. Скан показывает напечатанный результат, но не материал и обратную сторону печатной формы. Ищите подпись к оригинальному предмету, производственные документы или музейное описание; визуальные признаки используйте как повод для проверки, а не как доказательство.

Оба процесса давали копию исходной печатной композиции, но материал получали по-разному: стереотип отливали из типографского металла по мату, электроформу формировали электролитическим осаждением металла. Если происхождение блока важно, уточните способ изготовления по каталогу или производственной записи.

Посмотрите карточки стереотипных матриц и пластин в коллекции Мельбурнского музея печати и описание изогнутой пластины Daily Telegraph в Science Museum Group. А если вы переходите от истории производства к созданию собственного рисунка букв, подготовьте шаблон для рукописного шрифта в Fontgenerator и сравните, как исходный контур меняется на этапе цифровой сборки.

Стереотипирование превращало плоскую наборную полосу в копируемую металлическую форму; её изогнутый вариант сделал композицию пригодной для ротационной газетной машины. Чтобы исследовать старую печать, проследите цепочку «наборная форма → мат → отливка», уточните тип пресса и укажите, какие признаки подтверждены источником. Так техническая история страницы становится проверяемой, а не основанной на догадке по одному скану.
