Текст на конической упаковке: как разложить надпись без искажений

Этикетка для конической банки, стакана или ведёрка не разворачивается в прямоугольник: её плоская заготовка имеет форму сектора кольца. Если просто растянуть прямоугольный макет по ширине тары, строки наклонятся, буквы у верхнего и нижнего края окажутся разной ширины, а стык может пройти по важной части слова. Ниже — способ заранее согласовать геометрию, текстовые зоны, шов и проверку физического образца.

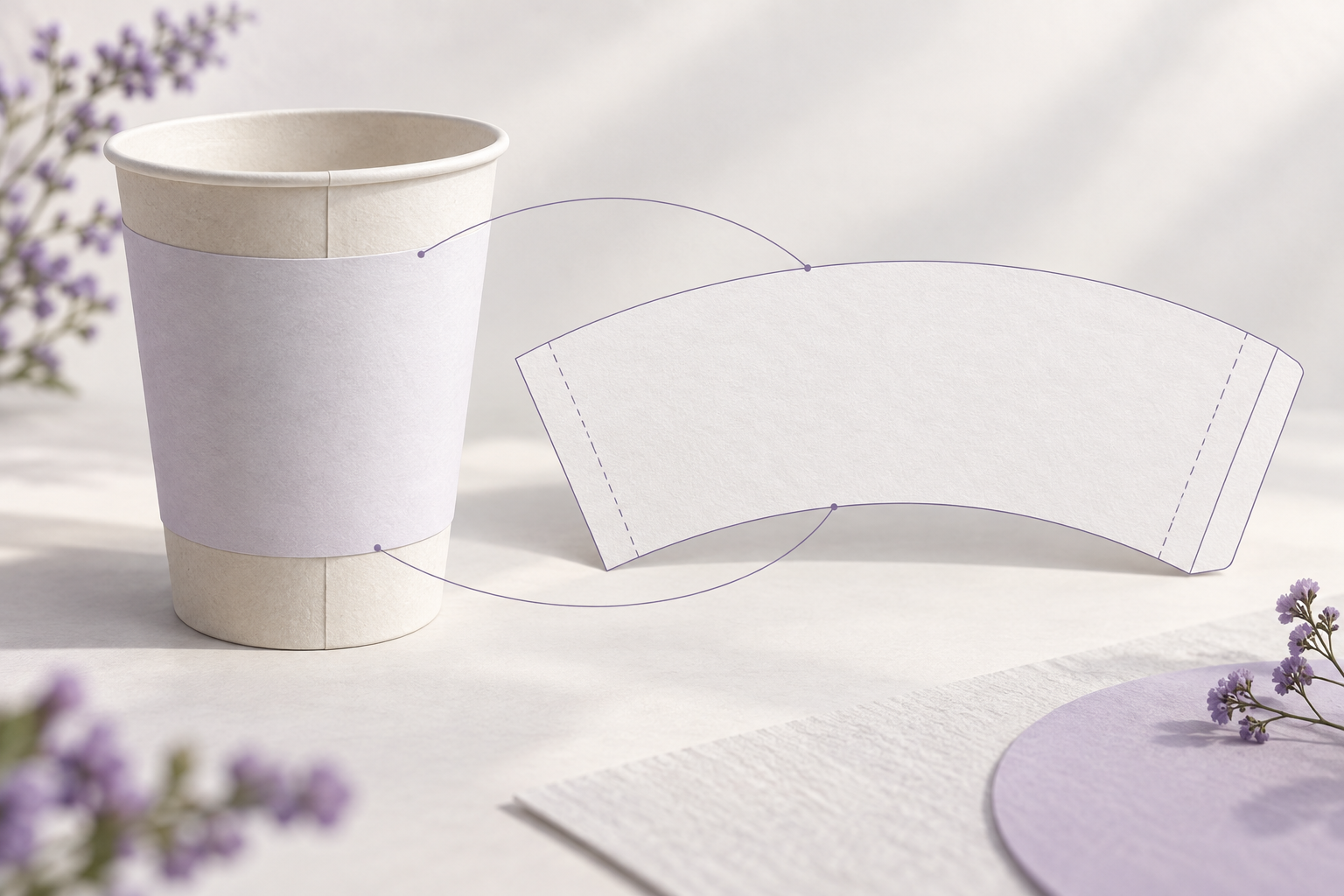

На цилиндрической банке верхний и нижний диаметры одинаковы, поэтому прямоугольная этикетка оборачивается без изменения ширины по высоте. У конического стакана верх шире дна. При разворачивании боковой поверхности получается кольцевой сектор: его наружная дуга соответствует широкой стороне тары, внутренняя — узкой. Значит, длина окружности меняется от одного края этикетки к другому.

Если же в печать отправить прямоугольник с одинаковой шириной сверху и снизу, при наклеивании появится лишняя длина на широком крае либо натяжение на узком. Этикетка может морщиться, не совпасть у стыка или потребовать незапланированного растяжения материала. Даже когда поверхность выглядит гладкой, текст, проведённый горизонтально в прямоугольном файле, на таре меняет вид: ближняя часть читается иначе, а контуры букв поворачиваются относительно зрителя.

Поэтому сначала выясняют не «какой шрифт выбрать», а точную форму заготовки и направление её нанесения. Типография или производитель упаковки должны предоставить контур высечки либо подтвердить размеры верхней и нижней дуг, высоту по наклонной образующей, поля и место стыка. Эти данные важнее декоративных эффектов: без них оценка надписи на экранном мокапе будет лишь приблизительной.

Попросите актуальный технический контур именно для выбранной модели тары и этикеточного материала. В комплекте должны быть граница реза, безопасная зона, указание лицевой стороны, направление подачи или намотки, место нахлёста либо стыка, а также линии сгиба или другие ограничения, если они есть. Уточните, выдан ли контур в масштабе 1:1 и какая версия тары ему соответствует.

Если готового контура нет, для предварительной оценки снимите размеры в нескольких точках. Нужны диаметр верхнего и нижнего краёв в месте приклейки, высота участка, который реально закрывает этикетка, и длина наклонной образующей между её верхней и нижней границами. Измеряйте по поверхности, а не по вертикали стакана. Также зафиксируйте, закрывает ли этикетка полный круг, и где проходит соединение краёв.

Коническая поверхность математически разворачивается в кольцевой сектор, однако вручную рассчитанный сектор не заменяет производственный чертёж. У реальной упаковки могут быть плечики, скругление у основания, переменная конусность, допуски формования и особенности клеевого слоя. Если геометрия сложнее усечённого конуса или измерения дают противоречивые результаты, попросите поставщика подготовить контур. Передавайте ему размеры и фотографии с линейкой, а не только изображение товара из каталога.

Начните с карты зон, а не с деформации текста. Отметьте на контуре область, в которой важны название, вкус, объём или обязательное пояснение. Учитывайте, что на широкой стороне помещается больше текста, чем на узкой. Если тара стоит на полке лицевой стороной к покупателю, назначьте отдельную фронтальную зону и не рассчитывайте, что надпись на боковой части будет одинаково видна с любого угла.

Строки, которые должны выглядеть горизонтально при взгляде на лицевую часть, размещают по согласованному производителем контуру. Векторный макет следует строить в форме заготовки, а затем проверять на трёхмерной модели или развёрнутом пробнике. Не деформируйте каждую букву вручную по фотографии: перспективное искажение снимка не равно форме, необходимой для печати.

Для важного слова полезно проверить три состояния: файл в плоском виде, виртуальное оборачивание и вид упаковки с ожидаемой дистанции. В плоском секторе некоторые строки будут выглядеть слегка дугообразными или наклонёнными. Это не обязательно ошибка: после нанесения линия может восприниматься ровно. И наоборот, идеально горизонтальная строка на случайном мокапе не доказывает, что она таковой останется на настоящей таре.

Если производитель или студия применяет компенсацию искажений, согласуйте, какой именно участок преобразуется и кто отвечает за финальную проверку. Сохраните исходный текстовый слой отдельно от преобразованного контура. Тогда можно менять формулировку или кегль без повторного набора и сравнить мастер-файл с печатной версией. Перед переводом шрифта в кривые проверьте орфографию, цифры и знаки; после этого запросите пробный PDF или растр именно с технологической развёрткой.

Стык — не нейтральная граница. При наклеивании может появиться нахлёст, небольшой разрыв, сдвиг или непараллельность краёв. Не ставьте туда начало и конец основного названия, тонкую рамку, знак, который должен быть симметричным, либо разделитель, воспринимаемый как часть буквы. Лучше оставить стык на задней стороне или в промежутке между текстовыми группами, если конструкция позволяет.

Проверьте контур не только в центре этикетки. Верхний и нижний края на конической таре имеют разную длину, и ошибка совмещения заметнее на одном из них. Уточните у производства допустимый нахлёст и зону, в которой не должно быть мелкого текста. Не задавайте эти значения самостоятельно: они зависят от аппликатора, материала и конструкции конкретной упаковки.

Также отделите визуальную композицию от технических ограничений: высечки, места захвата, клеевой зоны и участков, которые могут закрываться деталями тары. Нельзя считать безопасной зоной произвольное одинаковое поле по всему периметру. Попросите поставить на пробник метки верхнего и нижнего края, заднего шва и фронтальной оси. Они помогут сопоставить плоский макет с наклеенной этикеткой.

Коническая форма сама создаёт визуальное сужение: на дальней стороне надпись уходит из поля зрения, а у края фронтальной зоны символы могут выглядеть уже. Поэтому длинное название лучше не растягивать на весь периметр. Разделите информацию по приоритету: самое важное — в передней зоне, подробности — там, где их можно развернуть к читателю. На малой площади особенно важны различимые формы букв, открытые внутренние просветы и ясные цифры.

Сравнивайте гарнитуры не только по отдельной красивой букве, а по реальному слову в конечном размере. Наберите самое длинное название, наиболее тесную комбинацию знаков, числовое значение и короткую служебную строку. Проверьте, не превращаются ли соседние штрихи в плотное пятно у края, где поверхность уходит в сторону. Если надпись идёт по дуге, оценивайте расстояние между буквами после оборачивания, а не только в исходном текстовом блоке.

Не исправляйте нехватку места чрезмерным сжатием знаков. Сначала сократите или перенесите второстепенную формулировку, увеличьте фронтальную зону либо согласуйте другой участок этикетки. Затем сравните более компактное начертание и изменение кегля на образце. Если проект использует собственный шрифт, соберите тестовую строку и сравните её после экспорта с макетом: при преобразовании в кривые важно проверить все русские буквы, цифры и знаки, которые действительно напечатаны на упаковке.

Экранный 3D-мокап полезен для компоновки, но он не проверяет допуски печати и наклеивания. Сделайте пробник из технологической развёртки в масштабе 1:1: распечатайте его на обычном материале, вырежьте по контуру, аккуратно оберните вокруг похожей тары и закрепите края. Такой тест покажет, где слово уходит на обратную сторону, как выглядит стык и какой участок остаётся виден при обычном повороте упаковки.

Перед заказом тиража попросите образец на реальной модели ёмкости и, по возможности, на финальном материале. Осмотрите его с фронта, с обоих боков и под углом. Сравните верхнюю и нижнюю кромки, проверьте совпадение у шва, отсутствие складок и то, что обязательные строки не оказались на изгибе. Смотрите на продукт с расстояния, с которого его обычно берут или читают, затем отдельно проверьте мелкие надписи в руках.

Для согласования приложите к пробе плоский макет с отмеченными зонами, фотографию наклеенной этикетки строго спереди и снимок шва. Подпишите версию контура и материала. Если вносите правку в текст или расположение, повторите проверку после обновления; даже небольшой перенос блока может переместить слово на более узкую часть конуса. Не утверждайте файл по фотографии, сделанной под широкоугольным объективом: перспектива снимка может преувеличить или скрыть сужение.

**Отправлять прямоугольник и ждать, что типография «сама подгонит».** Уточните, кто готовит развёртку, кто вносит компенсацию и какой файл считается утверждённым. Случайное масштабирование меняет ширину букв, поля и положение стыка.

**Считать макет на экране доказательством читаемости.** Мокап показывает композицию, но не складки, допуск наклейки и реальную видимую область. Добавьте хотя бы бумажный пробник, а для тиража согласуйте образец на нужной ёмкости.

**Помещать название впритык к шву или краю.** Сдвиг при нанесении может разрезать знак или превратить край слова в визуальную рамку. Оставьте технологический запас, который подтверждён производителем.

**Оценивать этикетку только строго спереди.** На конической упаковке боковые символы быстро уходят из фронтальной зоны. Проверьте несколько углов и решите, какую часть названия важно увидеть целиком.

Только если производитель подтвердит, что материал, способ нанесения и геометрия допускают такую конструкцию. Для усечённого конуса боковая поверхность обычно разворачивается в кольцевой сектор; прямоугольник может дать несовпадение длины краёв, натяжение или складки. Запросите производственный контур до финальной верстки.

Не по фотографии тары. Сначала используйте утверждённый контур и пробное оборачивание: плоская строка может выглядеть иначе после нанесения. Если требуется компенсация, согласуйте её с типографией и сохраните копию исходного редактируемого текста.

Если конструкция позволяет, обычно удобнее увести стык от главного названия и значимых знаков. Точное положение, ширину нахлёста и исключённую зону задаёт производство с учётом аппликатора. Отметьте место шва на чертеже и проверьте его на физическом образце.

Напечатайте развёртку в масштабе 1:1, вырежьте и оберните вокруг тары с похожими размерами. Осмотрите надпись спереди и под углом, отдельно проверьте мелкий текст и края. Финальное решение принимайте по образцу на реальной ёмкости и материале.

Он подходит для предварительной проверки композиции и видимых зон, но не показывает фактические допуски материала и наклеивания. Используйте его для раннего выбора расположения, а перед печатью дополните тестом развёртки или физическим образцом.

Запросите чертёж у поставщика упаковки. Для предварительного макета измерьте верхний и нижний диаметры на уровне этикетки, длину поверхности по наклону и место стыка, но не выдавайте собственный расчёт за производственную высечку. Попросите подтвердить геометрию до изготовления тиража.

Коническая тара требует макета, построенного по контуру, а не прямоугольной этикетки с последующей случайной деформацией. Запросите чертёж, определите лицевую зону и шов, затем проверьте надпись на пробнике в масштабе 1:1. Чтобы заранее сравнить характер собственного почерка и вариантов букв для макета, можно создать тестовый шрифт в Fontgenerator и использовать его в пробной композиции.
