Текст на термоформованном пластиковом лотке: как проверить растяжение до печати

Текст на термоформованном лотке может выглядеть правильно на плоской раскладке и потерять пропорции после формования. Лист нагревают и растягивают по форме оснастки, причём деформация распределяется неравномерно. Чтобы надписи не «поплыли», сначала определите, печатают ли их до или после формования, затем получите карту вытяжки от производителя и проверьте её на пробной детали.

Термоформование превращает плоский пластиковый лист или плёнку в трёхмерную деталь. Для дизайнера принципиален порядок операций. Если графику наносят после формования, типографику верстают по поверхности готовой детали: проверяют доступность стенок, глубину кармана, печатную технологию и положение оснастки. Такой маршрут обычно не требует заранее искажать буквы ради последующей вытяжки, но может ограничивать нанесение на углублённые участки и сложные переходы.

При предпечатной декорации рисунок уже находится на листе, который затем нагревают и формуют. После растяжения изображения меняют форму вместе с материалом. Поэтому файл для печати на плоском полотне иногда должен содержать обратную деформацию: на исходном листе графика выглядит намеренно «неправильной», зато после формования приближается к заданной форме. Конкретный способ зависит от машины, материала, оснастки и расположения рисунка; его должен подтвердить изготовитель лотка или печатник.

Не путайте термоформованный лоток с термоусадочной этикеткой. В первом случае плоский лист принимает форму оснастки и локально вытягивается. Во втором готовая этикетка усаживается вокруг уже существующей тары. Методы подготовки макета и карта изменений у этих процессов разные.

У листа нет единого коэффициента деформации для всей поверхности. Участки, которые переходят со дна кармана на стенки, углы, рёбра и зоны глубокой вытяжки, могут изменяться иначе, чем плоский фланец. На распределение влияют геометрия формы, глубина, расположение материала на полотне, режим нагрева и натяжение. Даже две визуально похожие полости на одной детали могут дать разный результат, если различаются положением или процессом.

Плоский эскиз скрывает последствия. Круглое «О» может стать овальным, прямой штрих — уйти под углом, а буквы на соседних участках поверхности — визуально разойтись по высоте. Если строка пересекает дно, радиус и стенку, разные её фрагменты испытывают разные преобразования. Поэтому масштабирование всей строки одним числом редко решает задачу.

Особенно уязвимы надписи, где форма букв служит сигналом: короткие коды, артикулы, размеры, номера ячеек, направления открывания или маркировка секций. В мелком кегле изменение просвета внутри «а», «е», «р» и цифр может затруднить распознавание. Тонкие перемычки и близкие штрихи могут стать менее заметными, а равномерная на плоскости линия на стенке — выглядеть тяжелее или тоньше. Это не означает, что нужно просто выбрать жирный шрифт: лишняя толщина может заполнить внутренние просветы после вытяжки.

В материалах профессионального журнала Thermoforming Quarterly описывается проверка деформации через сетку на том же материале с последующим формованием. Там же подчёркивается, что печатная графика становится видна в конечной форме только после операции; переносить сетку или компенсацию «на глаз» нельзя. Это практический принцип, а не готовая настройка для любого лотка: описание печати на предварительно задекорированных термоформуемых материалах.

Одного рендеринга лотка недостаточно. Попросите технический пакет, по которому можно соотнести плоский макет с реальной формой. Важно получить именно данные о маршруте, материале и ориентации заготовки: при смене оснастки или полотна старый файл компенсации может перестать соответствовать новой детали.

Запросите у подрядчика:

Если подрядчик не может выдать карту, спросите, как он предлагает её измерить. Это может быть печатная координатная сетка, тестовые метки, цифровая съёмка сформованной детали или их комбинация. Методика и разрешение измерений должны подходить конкретной оснастке; не нужно самостоятельно назначать производителю стандартную сетку или допуск.

Для первичной проверки нужен тот же материал, та же ориентация подачи и та же форма, что планируются для заказа. Нанесите контрольную сетку или набор реперных меток в технологической зоне, которую можно будет проследить до формования. Укажите на пробе номер полости, направление движения полотна и исходную точку. Без этих обозначений легко сравнить не те участки или повернуть образец другой стороной.

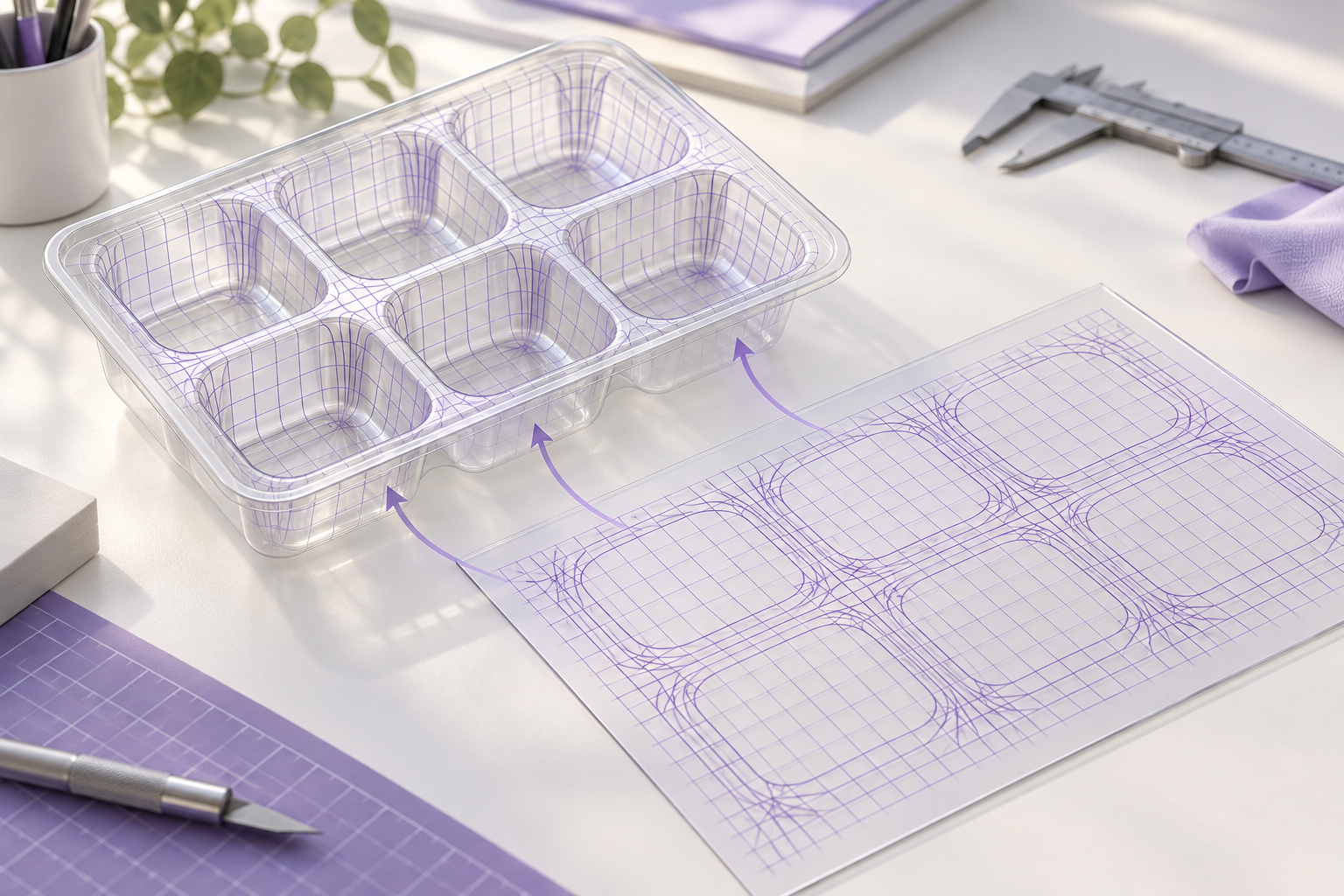

Сформуйте тест по режиму, который производитель считает пригодным для тиража, обрежьте деталь штатным способом и перенесите измерения на плоское исходное полотно. Сопоставьте координаты до и после, отмечая не только общее увеличение, но и локальные изменения возле углов, стенок и переходов. Сетка здесь работает как карта соответствий между точкой на плоском листе и точкой на готовой форме.

Если деталь многогнёздная или полотно индексируется, отдельно зафиксируйте позицию каждой полости. Сравните несколько образцов, чтобы увидеть, повторяется ли рисунок деформации. Если точки «гуляют», сначала обсудите стабильность процесса и приводку: маскировать вариативность случайным растягиванием букв в макете бессмысленно.

После первичного замера производитель может построить обратное преобразование для графики: определить, где исходное изображение нужно растянуть или сжать, чтобы после формования оно пришло к требуемой геометрии. Компенсацию нельзя рассчитывать по одной иллюстрации или чужой детали похожей глубины. В материалах той же отраслевой публикации предлагается работать на производственном оборудовании и материале, отмечать повторяемые позиции и уточнять искажение итерациями; практические шаги и исходные условия описаны в журнале.

До получения карты разместите критически важный текст на участках, где подрядчик ожидает меньшую деформацию, часто на плоском фланце или стабильной площадке. Это не универсальная гарантия: фактические зоны зависят от конструкции и оснастки. Не переносите обязательные обозначения к обрезному краю, стыку стенки и дна либо на угол без согласования.

Разделите информационную и декоративную типографику. Код, размер или номер ячейки должны оставаться однозначными, поэтому для них задайте понятный кегль, интервалы и контраст, а результат оценивайте на сформованном образце. Декоративная строка допускает больше визуальной пластики, но она всё равно должна быть проверена на детали. Если задача допускает, используйте короткие подписи вместо длинной строки, не разрывая смысловые группы.

Не «исправляйте» исходный шрифт локально до фиксации карты. Если сжать букву на плоском макете без измерений, после формования она может оказаться ещё уже. Сначала подрядчик подтверждает область и направление компенсации, затем дизайнер или препресс вносит это преобразование в графику. Отдельно проверяют межбуквенные интервалы, внутренние просветы, наклон, выравнивание и расстояние от высечки.

Для длинной строки сделайте контрольную надпись, в которой есть округлые формы, диагонали, вертикали, похожие цифры и знаки, реально используемые в заказе. Например, если на лотке будут коды ячеек, проверяйте именно их, а не только название продукта. При наличии разных кеглей контроль должен включать самый мелкий допустимый размер и наиболее тонкие элементы шрифта.

Проверяйте не один PDF, а три состояния: исходный макет, печатную заготовку с компенсацией и сформованную деталь. В исходном файле заранее пометьте, какие намеренные искажения внесены для производства. Иначе согласующий может «поправить» растянутые буквы обратно, потому что на экране они выглядят неверно.

На сформованном образце осмотрите каждую полость, затем наклоните деталь к обычной рабочей точке обзора. Проверьте, можно ли прочитать короткие коды и цифры, различаются ли похожие знаки, не пропали ли штрихи на изгибах, не приблизилась ли строка к обрезке. Для лотка с несколькими ячейками сопоставьте одинаковые надписи по всем полостям.

Отдельно сравните цветные границы и текст, если их печатают несколькими красками: после формования приводка может выглядеть иначе. Сразу согласуйте с типографией, как оцениваются допустимое смещение, цвет и деформация. Не придумывайте числовой допуск — возьмите его из спецификации заказа и возможностей конкретного процесса.

Если поправили оснастку, материал, глубину, ориентацию полотна, размещение макета или режим формования, предыдущую карту нужно пересмотреть. Тот же подход к пробе использует и инструкция 3M по термоформуемой графике на жёстких листовых материалах: изготовитель рекомендует делать тестовую деталь, прежде чем начинать производство. Это руководство относится к оформлению листов для вывесок, поэтому его технологические ограничения нельзя автоматически переносить на упаковочный лоток; инструкция 3M о тестировании и деформации графики.

*Компенсировать по рендеру.* Перспективная картинка показывает форму, но не даёт координат исходного листа. Нужна модель или измеренная проба.

*Растянуть всю надпись равномерно.* Вытяжка локальна, поэтому глобальное сжатие может ухудшить ровные зоны и не исправить участки у стенок.

*Утвердить только плоскую пробу.* На листе ещё не видно итоговой геометрии. Принимайте печать на сформованном и обрезанном лотке.

*Сравнивать образцы без ориентации.* Перевёрнутая деталь или перепутанная полость делает замер бесполезным. Помечайте направление и номер гнезда.

*Использовать карту после изменения процесса.* Материал, оснастка или режим могут сдвинуть распределение деформации; старая компенсация перестаёт быть доказанной.

Только если выбран маршрут с печатью на плоском материале до формования и проба подтверждает, что искажение ухудшает форму букв. Корректировку рассчитывают по карте для конкретного материала и оснастки. При печати после формования предварительная деформация обычно не требуется.

Можно начать с обычного набора, но окончательное решение зависит от тестовой детали. Локальная вытяжка может потребовать преобразования всей графики, а не только букв. До замера ручные правки легко усиливают проблему.

Начните с плоского фланца или площадки, которую производитель считает стабильной, и подтвердите это на образце. Стенка, угол или переход между дном и стенкой могут деформироваться иначе, поэтому размещение там требует отдельной пробы.

Нет. Сетку печатают на материале, который планируется использовать, с тем же направлением подачи и маршрутом. Другой материал или толщина могут дать другое поведение при нагреве и формовании.

Количество образцов определяет производитель с учётом оснастки, числа полостей и повторяемости линии. Просите сравнить образцы с разных позиций полотна и нескольких повторов, а не принимать решение по одной удачной детали.

Проверьте доступ печатающей головки или формы к площадке, фиксацию детали, приводку относительно обрезки и видимость в реальном положении лотка. Также попросите подтвердить совместимость выбранной технологии печати с материалом.

Для текста на термоформованном пластиковом лотке главным исходным документом становится не красивая плоская раскладка, а карта соответствий между листом и сформованной поверхностью. Зафиксируйте маршрут печати, получите измерения на производственном материале и принимайте типографику на готовой детали. Когда форму букв и зоны печати нужно оценить заранее, соберите контрольную строку в Fontgenerator, а затем передайте её подрядчику как часть тестового макета.
