Текст на термоусадочной этикетке: как проверить читаемость после усадки

Термоусадочная этикетка оборачивает тару и повторяет её контуры, поэтому макет, который выглядит ровным на плоском экране, может изменить пропорции после нанесения. Чтобы надпись сохранила читаемость, проверяйте её на модели именно той бутылки или банки, для которой готовится тираж: учитывайте зоны сильной усадки, шов, кривизну и реальную пробу.

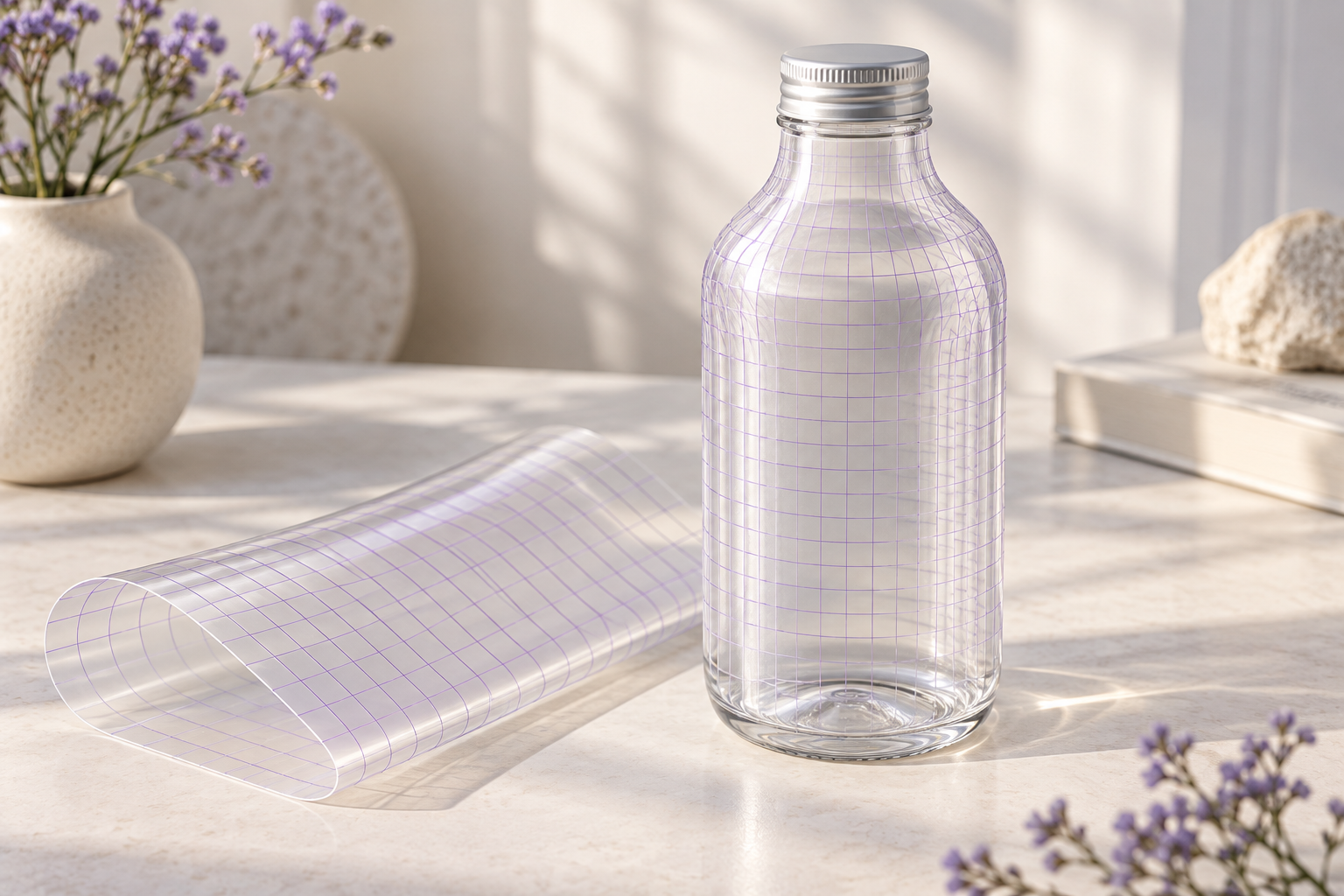

Термоусадочная этикетка — это напечатанная плёнка, которая при нанесении и нагреве принимает форму контейнера. Она может закрывать большую часть поверхности и проходить через плечики, углубления и перетяжки. Такая свобода формы полезна для оформления, но меняет геометрию изображения: отдельные участки плёнки сжимаются неодинаково. Если просто поставить текст на развёртке, символы у перетяжки могут стать визуально плотнее, а строки на наклонном участке — уйти из привычного положения.

Производственные руководства называют обратную корректировку макета компенсацией деформации или предискажением. В Esko Studio Toolkit для термоусадочных этикеток форму можно смоделировать и применить обратную компенсацию; это описано в руководстве Esko. Конкретная карта зависит от формы тары, материала плёнки и условий нанесения, поэтому нельзя взять универсальный коэффициент из чужого проекта и считать макет готовым.

До выбора шрифта запросите у изготовителя этикетки или типографии актуальную развёртку и требования к макету. Попросите проверить, что файл рассчитан на конкретную модель тары, а не на похожую бутылку из каталога. Даже небольшое отличие плечиков, диаметра или формы основания влияет на то, как ляжет плёнка.

Зафиксируйте в рабочем брифе:

Попросите контурную схему с пометками: лицевая зона, шов, плечики, дно и участки максимального изменения формы. Не переносите эти обозначения в финальный печатный файл как будто это часть дизайна. Храните технический шаблон отдельным слоем, явно пометьте его как непечатаемый и проверьте экспортный PDF без этого слоя.

Если упаковка ещё меняется, остановите финальную настройку букв до утверждения контейнера. Проба, изготовленная для временного образца, не подтверждает поведение макета на серийной бутылке другой формы.

Развёртку полезно читать как карту поверхности, а не как обычный прямоугольный плакат. Разметьте на ней места, где поверхность остаётся близкой к цилиндру, где начинается сужение, где появляется выраженное плечо и где проходит шов. Затем привяжите к этим зонам задачи текста.

Лицевую сторону обычно отдают информации, которую покупатель должен заметить без поворота контейнера: названию продукта, варианту или ключевому обещанию бренда. На боковые участки можно переносить сведения, которые читатель ожидает искать при повороте упаковки. Это не означает, что боковой текст можно делать неразборчивым: он тоже должен выдерживать проверку на реальной таре.

Не ставьте короткую важную надпись поперёк перехода от широкой части бутылки к узкой, если после усадки буквы растягиваются или наклоняются. Попробуйте поднять строку на более ровный участок, сократить её или разбить на два смысловых фрагмента. При этом не разделяйте то, что читатель должен воспринимать вместе: название варианта и его уточнение, например.

Шов требует отдельной проверки. Избегайте попадания туда имени продукта, ключевой буквы логотипа, даты или начала важной инструкции. Даже если в плоской схеме шов выглядит тонкой линией, его фактическое положение может быть заметно на собранной этикетке. В макете попросите типографию обозначить ширину зоны, в которой не следует размещать критичный текст, и подтвердить, как она ориентируется на готовом контейнере.

Сначала приведите в порядок сам набор: выберите начертание, расставьте интервалы и проверьте спорные пары букв на плоском макете. Предискажение — не способ исправить плохое кернингование или неясную форму символа. Компенсация меняет контуры вместе с окружающей графикой, поэтому исходник должен быть аккуратным и сохранённым отдельно.

Для критических надписей проверьте слова целиком, а не только отдельные знаки. Например, у названия с повторяющимися вертикалями тесные интервалы после деформации могут слиться сильнее, чем у широкой буквы рядом с круглой. Также проверьте точки над «ё», короткие знаки, цифры и пунктуацию: небольшая деталь может потеряться на фактурном, прозрачном или пёстром фоне.

Если вы создаёте рукописный шрифт самостоятельно, составьте контрольные строки именно из будущего текста упаковки и из типичных для него сочетаний. Ресурс Fontgenerator помогает собрать собственный набор букв из почерка; перед передачей в печать всё равно нужно сравнить готовые слова на плоской пробе и на форме контейнера.

Подготовьте два контрольных варианта:

Не редактируйте вручную уже компенсированные буквы без согласования с препрессом: можно случайно отменить часть рассчитанного искажения или внести новое. Храните исходный текстовый макет, производственный вариант и утверждённую пробу раздельно, называя их по версии контейнера и дате.

Одна плоская картинка не отвечает на все вопросы. Смотрите последовательно: чистую развёртку, смоделированную этикетку на трёхмерной таре и физическую пробу. Трёхмерный просмотр показывает, что происходит с буквами на изгибе и где оказывается шов; он помогает найти очевидные проблемы до печати. Esko описывает использование симуляции и предискажения в своём пакете для проектирования shrink sleeves. Но рендер сам по себе не заменяет пробу: фактический результат зависит от материала и процесса нанесения.

На каждой версии попросите показать один и тот же набор: имя бренда, название продукта, вариант, короткую служебную строку и самый мелкий текст, который должен читаться. Проверьте макет при обычном положении упаковки, затем медленно поверните её. Спросите себя:

Физическую пробу осматривайте на том же контейнере, который пойдёт в производство, или на подтверждённом типографией идентичном образце. Уточните, прошла ли она обычную операцию нанесения в условиях изготовителя: просто надетая вручную плёнка не всегда повторяет финальный процесс. Зафиксируйте замечания фотографиями в нескольких положениях и отмечайте проблему по зоне, слову и версии файла — так подрядчику легче внести точечную правку.

Представьте бутылку напитка с широкой прямой лицевой частью и выраженной перетяжкой ближе к середине. На плоской развёртке название бренда занимает центральную полосу, а вкус указан под ним. После надевания пробной этикетки середина строки сужается на перетяжке; зазор между буквами визуально становится меньше, а название вкуса оказывается на переходе к плечу.

Исправление начинают не с увеличения всего текста. Сначала переносят бренд на более ровную часть контейнера и проверяют, что строка по-прежнему находится в центре фронтальной зоны после сборки. Затем вкус поднимают туда, где его можно прочитать, не наклоняя упаковку. Если на цилиндрической части слишком мало места, дизайнер может разбить описание на две строки или выбрать более открытую форму букв. Затем типография обновляет компенсацию и показывает следующую пробу. Утверждать следует только вариант, где взаимное положение надписей проверено уже на собранной бутылке.

Этот пример показывает порядок работы, но не универсальное решение: у другой тары перетяжка может оказаться ниже, а шов — прямо на лицевой стороне. Поэтому перенос текста всегда подтверждают по шаблону и пробе конкретной упаковки.

Ручную трансформацию можно использовать для предварительной визуализации, но финальную компенсацию лучше получать у препресс-службы, которая рассчитывает проект под контейнер и производственный процесс. Без карты деформации легко улучшить один участок и ухудшить другой.

3D-модель полезна для раннего поиска ошибок, но изображение на экране не воспроизводит все особенности материала и нанесения. Для утверждения текста на сложной форме попросите изготовителя показать физическую пробу на подходящей таре.

Не всегда. Сначала проверьте подходящий готовый или авторский шрифт на полном тексте, затем оцените его на развёртке и собранной форме. Если различимость ухудшается, рассмотрите более открытое начертание, более свободные интервалы или другое место размещения.

Передайте утверждённый контур тары, исходный макет, точное положение лицевой стороны и сведения о выбранной плёнке, если они уже известны. Уточните, какие ещё данные и варианты пробы нужны конкретному подрядчику.

Попросите коллегу, не участвовавшего в дизайне, найти на готовом контейнере ключевое название и нужную информационную строку. Дайте ему упаковку в обычном положении, а затем предложите повернуть её, не подсказывая заранее, где искать текст.

Снова запросить шаблон, проверить положение шва и пройти просмотр компенсированного макета на новой форме. Перенос готового файла на внешне похожую тару не гарантирует, что надписи останутся в тех же зонах.

Проверяйте надпись на термоусадочной этикетке в связке «развёртка — объёмная модель — физическая проба». Сначала согласуйте форму тары и шов, затем настройте шрифт и только после этого оценивайте производственную компенсацию. Если вы собираете собственный почерк в шрифт, начните с нужных букв на Fontgenerator, а финальный набор проверьте на утверждённой упаковке.
