Вложенная метка шаблона: какой контур задаёт центр сетки

Угловая метка с несколькими вложенными квадратами выглядит как набор рамок, но для привязки сетки ей нужна одна стабильная опорная геометрия. Обычно центр определяют по внешнему контуру всей метки: внутренние квадраты помогают распознать рисунок, а не заменяют его границы. Такой выбор уменьшает систематический сдвиг вырезок и помогает отличать ошибку разметки от дефекта снимка.

Вложенная квадратная метка одновременно выполняет две задачи. Её внешний контур даёт заметную форму, по которой можно найти область и измерить положение; внутренние светлые и тёмные поля делают рисунок характерным. Поэтому система может проверять, что перед ней именно метка нужного типа, а не обычная клетка или случайное пятно. Это похоже на рамку с контрольным рисунком внутри: рамка задаёт размер, а рисунок подтверждает идентичность.

На шаблоне четыре такие метки расположены около углов рабочей области. По их центрам можно сопоставить фотографию с ожидаемым листом, исправить поворот и перспективное сжатие, а затем перенести границы клеток в координаты выровненного изображения. Ошибка в центре одной метки влияет не только на сам угол: преобразование использует все опорные точки, поэтому неверная геометрия может постепенно проявиться как перекос или смещение в далёкой части сетки.

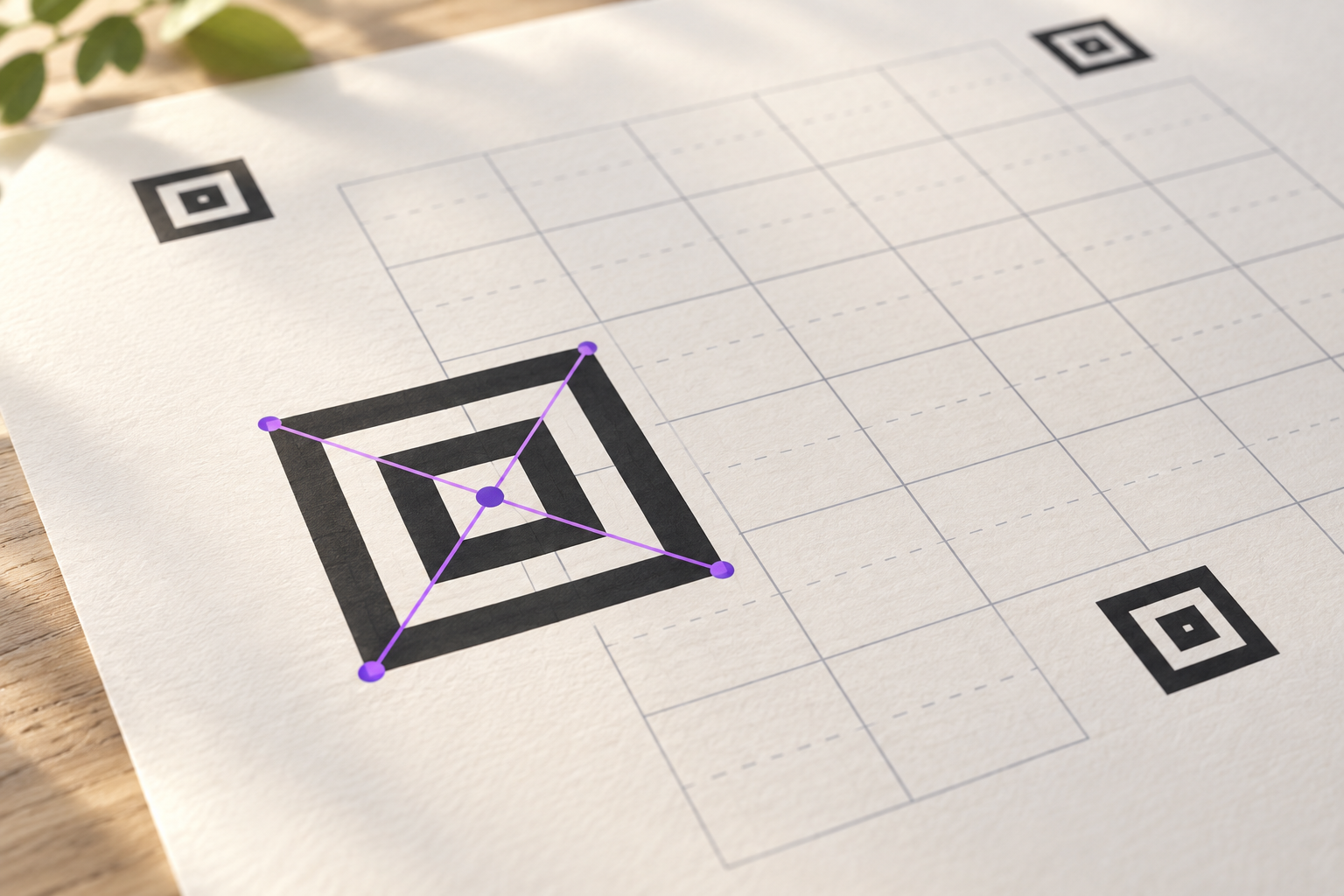

Для координаты центра выбирайте внешний квадрат, если формат шаблона определяет всю метку как один объект. Найдите четыре внешних угла и усредните их координаты: среднее вершин выпуклого четырёхугольника даёт центр его диагоналей. При перспективном снимке это не обязательно центр ограничивающего прямоугольника по горизонтали и вертикали; используйте сами углы, а не только минимальные и максимальные значения x и y.

Внутренние квадраты полезны для проверки структуры: они должны находиться внутри внешней рамки и оставаться примерно соосными с ней. Если вы вычислите центр только по внутреннему чёрному элементу, любой дефект печати, разрыв тонкой белой полосы или пороговая обработка могут изменить контур, который распознала программа. Тогда внешняя граница и измеренная опора разойдутся, хотя весь маркер на листе никуда не перемещался.

Если инструкция конкретного генератора или распознавателя задаёт иной ориентир, следуйте именно ей. Нельзя произвольно переключаться между внешним краем, средним квадратом и центром чёрной площади: даже если каждый из этих вариантов визуально выглядит «центральным», разница в выбранной геометрии меняет соответствие между фото и сохранённой схемой шаблона. Для собственной разметки запишите правило один раз и применяйте его одинаково ко всем четырём углам.

На чистом скане внешний квадрат обычно почти осевой: его стороны идут вдоль строк и столбцов изображения. На фотографии с перспективой квадрат превращается в четырёхугольник, поэтому углы нельзя оценивать как четыре угла обычного прямоугольника. Найдите вершины контура, упорядочьте их по кругу, а центр получите средним координат четырёх вершин. Затем свяжите центры меток с их известными позициями на шаблоне.

Не ищите центр по центру самого тёмного пятна. Вложенный рисунок содержит как минимум несколько тёмных областей, а после размытия соседние элементы могут сливаться. Площадной центр тёмных пикселей зависит от контраста, порога бинаризации, пыли и того, попала ли внутрь тень. Геометрический центр внешнего контура обычно устойчивее к тому, что одна внутренняя полоса стала светлее другой.

У толщины линий есть ещё одна особенность: край чёрной рамки на растре не всегда совпадает с точным краем печатного квадрата. Сканер и камера смешивают цвет пикселя с соседними светлыми участками, а пороговое преобразование решает, считать ли его тёмным или светлым. При симметричном размытии обе стороны обычно меняются сходно; при блике, тени или перекосе экспозиции одна грань может сдвинуться сильнее. Поэтому один порог на исходном фото не должен быть единственным критерием уверенности.

Сравните границы при увеличении без повторного сохранения с потерями и при нескольких разумных настройках контраста. Если центр внешнего четырёхугольника остаётся почти на месте, измерение устойчиво. Если координата заметно гуляет, проблема заключается в качестве исходных данных или выделении контура; не маскируйте её дополнительным округлением. Храните координаты с дробной частью до этапа геометрического преобразования, а округляйте уже пиксельные границы вырезки: преждевременное округление может добавить небольшой общий сдвиг.

Самая частая причина небольшого смещения — разные определения границы. Один замерщик берёт наружный край чёрной рамки, другой — внутренний край той же рамки, третий — центр белого промежутка. Для одной метки разница может быть малозаметной, но если точки соответствия подобраны по разным правилам, вся сетка будет согласована с неверными координатами. Перед ручной разметкой полезно отметить на увеличенном фрагменте, какие именно линии считаются внешними углами.

Вторая причина — обрезанный или закрытый угол. Если внешняя рамка частично скрыта пальцем, бликом, складкой бумаги либо попала за край кадра, не восстанавливайте вершину по внутреннему квадрату молча. Сначала попробуйте получить более полный кадр или скан. Если это невозможно, оценка по оставшимся сторонам становится приближением; явно отметьте такую метку как сомнительную и проверьте результат по остальным углам и по ячейкам у этого края.

Третья причина — несимметричный дефект печати или бумаги. У метки может быть подмят один угол, толстая полоса размазана, либо край листа растянут. Подгонка контура к идеально ровному квадрату иногда выглядит аккуратно, но она подменяет реальные данные ожиданием. Сравните расстояния между противоположными вершинами и положение внутреннего рисунка; если они расходятся, лучше переснять лист, чем вручную «исправлять» опорную точку без контрольного основания.

Наложите выровненный шаблон на исходный снимок или на известную сетку и проверьте не только четыре угла, но и внутренние ориентиры: линии клеток, края печатной области и QR-блок, если он предусмотрен. Если внешние контуры меток совпали, а линии сетки всё равно расходятся между углами, причина может быть в ограничениях модели преобразования или в деформации листа. Подмена центра метки не исправит кривизну бумаги и может ухудшить совпадение в других местах.

Полезно отдельно записывать три наблюдения: какой контур использован для центра, насколько уверенно видны внешние углы и как выглядят внутренние полосы. Так проще локализовать сбой. Если внешний квадрат ровный, а внутренние элементы частично слились, проблема скорее в распознавании рисунка. Если оба уровня деформированы одинаково и сетка ведёт себя согласованно, подозревайте геометрию всего листа. Если только одна сторона одной рамки повреждена, сначала исключите локальный дефект.

Представьте скан, на котором внешняя рамка сверху расплылась на несколько пикселей, а нижний и боковые края сохранились. По внутреннему квадрату центр кажется смещённым вверх, потому что белый промежуток сверху сузился. Если выбрать опорой именно этот внутренний контур, метка получит сдвиг, которого нет у всей напечатанной фигуры. По внешним вершинам можно оценить положение объекта, но следует проверить, не изменена ли сама наружная граница и не соединена ли она с соседней линией.

Сделайте два измерения для диагностики: центр по внешним вершинам и центр по внутреннему квадрату. Сравните разницу с размером метки и с разрешением изображения. Это не способ усреднить два ответа, а тест на качество распознавания: большое расхождение означает, что структура метки изменилась на снимке или контуры выделены неустойчиво. Пересъёмка или более корректное выделение границы безопаснее, чем выбрать середину между двумя сомнительными координатами.

Берите тот контур, который указан спецификацией шаблона и распознавателя. Если такого указания нет и метка рассматривается как единый объект, внешний контур обычно задаёт её габарит и геометрический центр. Внутренние элементы в этом случае подтверждают рисунок, а не служат отдельной опорной рамкой.

Да, если видны все четыре внешних угла: пересечение диагоналей четырёхугольника даёт его геометрический центр. На шумном фото точка пересечения диагоналей может быть чувствительна к ошибке углов, поэтому дополнительно проверьте непрерывность внешних сторон и результат на всей сетке.

Сначала проверьте, не вызвано ли смещение бликом, размытием, тенью или пороговой обработкой. Если дефект есть на исходном изображении, не заменяйте внешний центр внутренним без основания. Переснимите шаблон, когда возможно, и сравните положение остальных меток.

Иногда прямые стороны позволяют приблизительно оценить недостающую вершину, но это уже восстановление, а не измерение. Оно рискованно при складке, перспективе или деформации бумаги. Для точного извлечения лучше переснять кадр с видимой рамкой; оценку оставляйте только как явно проверяемую временную гипотезу.

Четыре точки описывают преобразование плоскости, но реальный лист может быть изогнут, растянут или собран из частей. Проверьте промежуточные линии сетки и качество скана. Если угловые метки совпали, а середина листа нет, причиной может быть деформация поверхности, а не выбор контура внутри метки.

При работе с вложенной квадратной меткой разделяйте распознавание её рисунка и измерение её положения. Согласованное использование внешнего контура даёт понятное правило для центров, а проверка внутренних квадратов помогает заметить повреждение или нестабильное выделение. Если геометрия метки сомнительна, перепроверьте снимок и наложение до извлечения букв; затем можно создать собственный рукописный шрифт в Fontgenerator и проверить вырезки по исходному шаблону.
